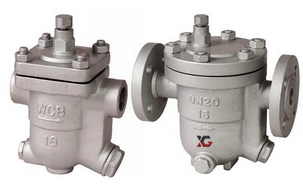

浮球式疏水閥,自由浮球式疏水閥根據浮力的原理：
使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽的作用。尤其對壓力低、排水量低和溫度穩定性要求，不宜帶存凝結水的蒸汽設備更為適用。能排連續飽和水，至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。自由浮球式疏水閥有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。能連續排水、性穩定、排水量多、漏水量小。
浮球式疏水閥,自由浮球式疏水閥主要零部件
|
序號 |
名稱 |
材料 |
|
1 |
閥體 |
WCB |
|
2 |
浮球 |
304 |
|
3 |
封圈 |
2Cr13 |
|
4 |
尾螺 |
2Cr13 |
|
5 |
并冒 |
2Cr13 |
|
6 |
平墊圈 |
H62 |
|
7 |
平墊圈 |
H62 |
|
8 |
擋圈 |
65Mn |
|
9 |
濾網 |
304 |
|
10 |
螺母 |
45 |
|
11 |
螺柱 |
35CrMoA |
|
12 |
石墨封圈 |
304+石墨 |
|
13 |
閥蓋 |
A105 |
|
14 |
螺堵頭 |
2Cr13 |
|
15 |
閥座 |
Q235 |
|
16 |
磨合膨脹片 |
304 |
|
17 |
彈簧 |
304 |
|
18 |
保護套 |
304 |
浮球式疏水閥,自由浮球式疏水閥主要外形尺寸
產品型號
Produstion Type |
口徑 |
尺寸Dimensions |
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-φd |
CS41H-16C、25 C、40C
CS41H-16 B、25 B、40B |
15 |
195 |
195 |
95 |
65 |
45 |
14 |
2 |
4-φ14 |
|
20 |
195 |
200 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
|
25 |
215 |
225 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
CS41H-16C、25 C、40C
CS41H-16D、25 D、40D |
25 |
270 |
245 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
|
32 |
270 |
250 |
135 |
100 |
78 |
16 |
2 |
4-φ18 |
|
40 |
280 |
290 |
145 |
110 |
85 |
16 |
3 |
4-φ18 |
|
50 |
290 |
300 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
CS41H-16C、25C
CS41H-16F、25F |
50 |
410 |
380 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
|
65 |
410 |
380 |
180 |
145 |
120 |
18 |
3 |
4-φ18 |
|
80 |
430 |
420 |
195 |
160 |
135 |
20 |
3 |
8-φ18 |
|
100 |
430 |
440 |
215 |
180 |
155 |
20 |
3 |
8-φ18 |
|
125 |
480 |
510 |
245 |
210 |
185 |
22 |
3 |
8-φ18 |
|
150 |
480 |
510 |
280 |
240 |
210 |
24 |
3 |
8-φ23 |
浮球式疏水閥,自由浮球式疏水閥主要外形尺寸
尺寸
Dimensions |
型號Type |
CS11H-16C |
|
口徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
L |
150 |
150 |
150 |
270 |
280 |
290 |
|
H |
195 |
195 |
195 |
250 |
290 |
300 |
|
h |
103 |
103 |
103 |
108 |
108 |
108 |

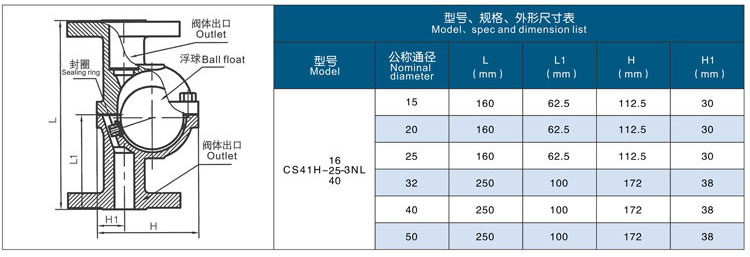

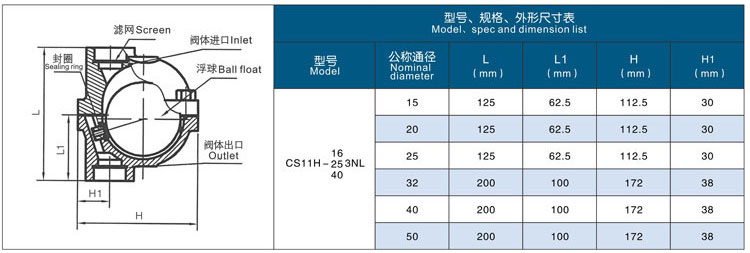

浮球式疏水閥,自由浮球式疏水閥參數尺寸圖：

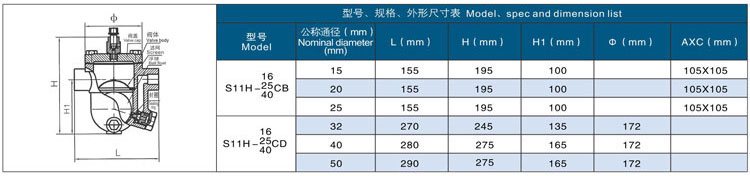

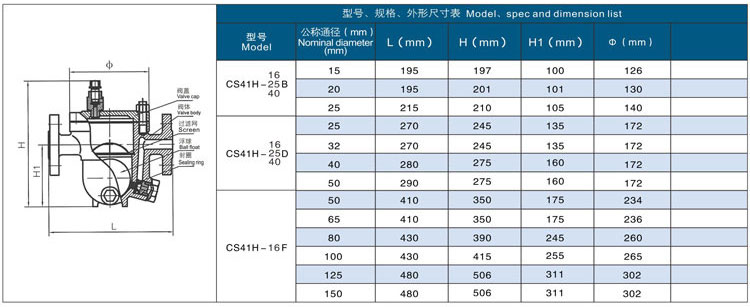

自由浮球立式疏水閥尺寸結構圖:
