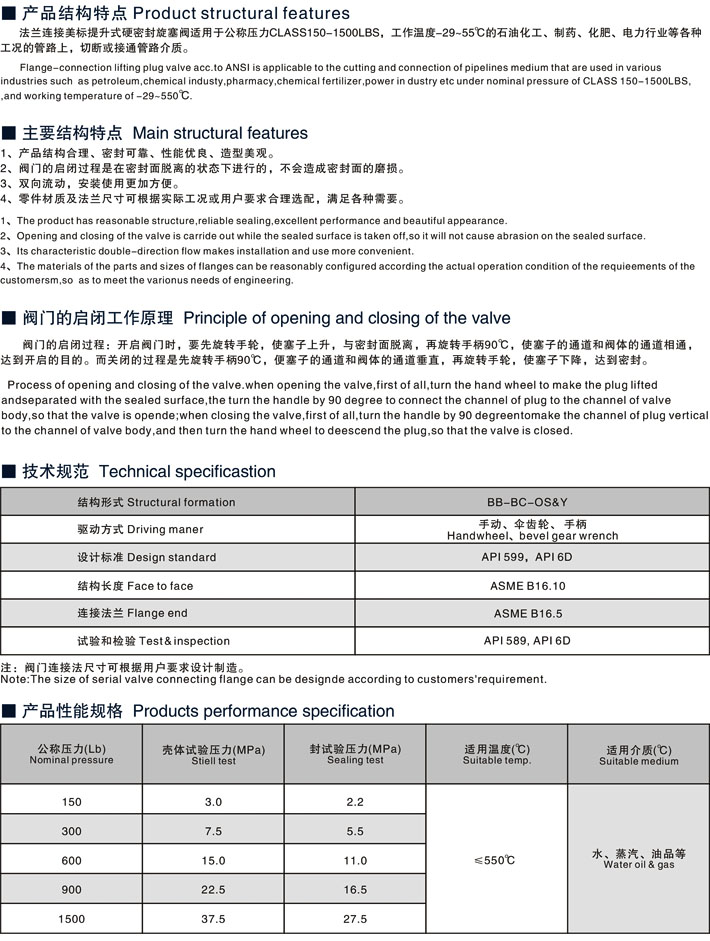

高壓旋塞閥,美標提升式硬密封旋塞閥產品特點：
1、金屬硬密封提升式旋塞閥閥門的啟閉工作原理啟閉時先提升旋塞,使旋塞與閥座密封面相脫離,然后 90°旋轉旋塞，使閥門開啟或關閉。由于閥門在啟閉過程中旋塞與閥座相脫離，故閥門的啟閉非常輕松，而且密封面在開啟或關閉過程中不易擦傷，閥門使用壽命長。
2、金屬硬密封提升式旋塞閥無論處在開啟狀態或關閉狀態，密封面均受到保護，不受介質沖刷，密封緊密可靠。
3、普通旋塞閥采用矩形流道，且流道面積縮減，有的流體阻力損失，而金屬硬密封提升式旋塞閥采用與管道截面積相同的圓形通道，流體阻力小。
4、金屬硬密封提升式旋塞閥結構緊湊，體積小，與閘閥相比，閥門的高度尺寸減小，與截止閥相比，流體阻力減小。
5、與普通旋塞閥相比，金屬硬密封提升式旋塞閥適用的壓力及溫度范圍。
6、金屬硬密封提升式旋塞閥兩側閥座密封面均可密封，閥門的安裝與使用不受介質流向的限制。
7、金屬硬密封提升式旋塞閥關閉時，可通過手輪和閥桿對閥座密封面加壓，通過加大密封比壓，可使旋塞閥好的密封性能。
8、閥座密封面凸起，便于密封面清洗，密封面上不易積存結晶介質或固體顆粒。
美標提升式硬密封旋塞閥,高壓旋塞閥應用范圍：
法蘭美標硬密封提升式旋塞閥適用于公稱壓力Class150～Class2500，工作溫度-29℃～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
高壓旋塞閥,美標提升式硬密封旋塞閥標準規范：
設計制造標準：API599、API6D
結構長度標準：ASME B16.10
連接法蘭標準：ASME B16.5
壓力溫度等級：ASME B16.34
試驗檢驗標準：API598、API6D

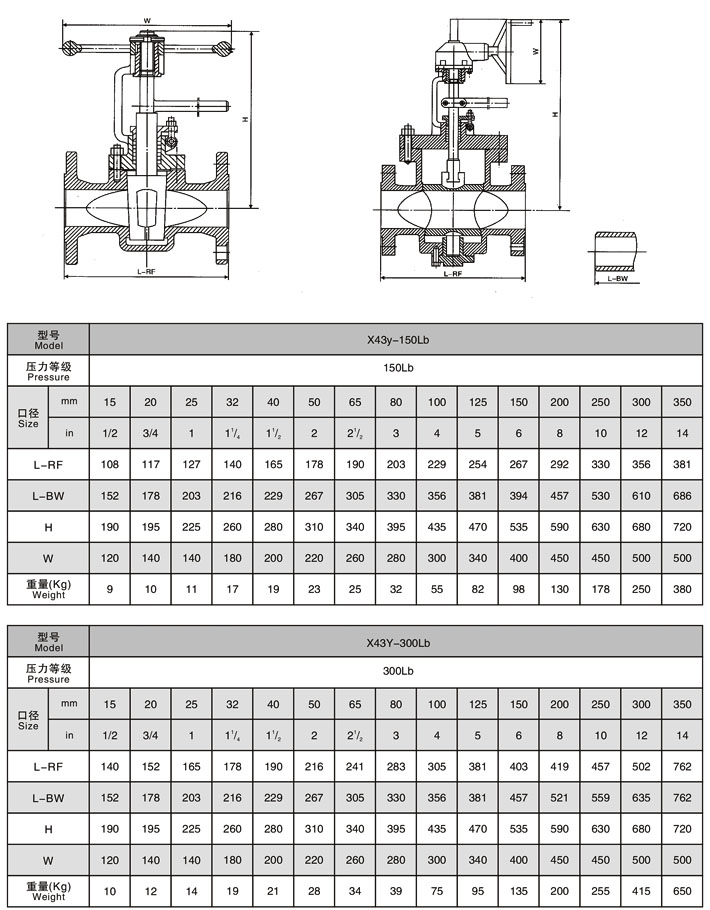

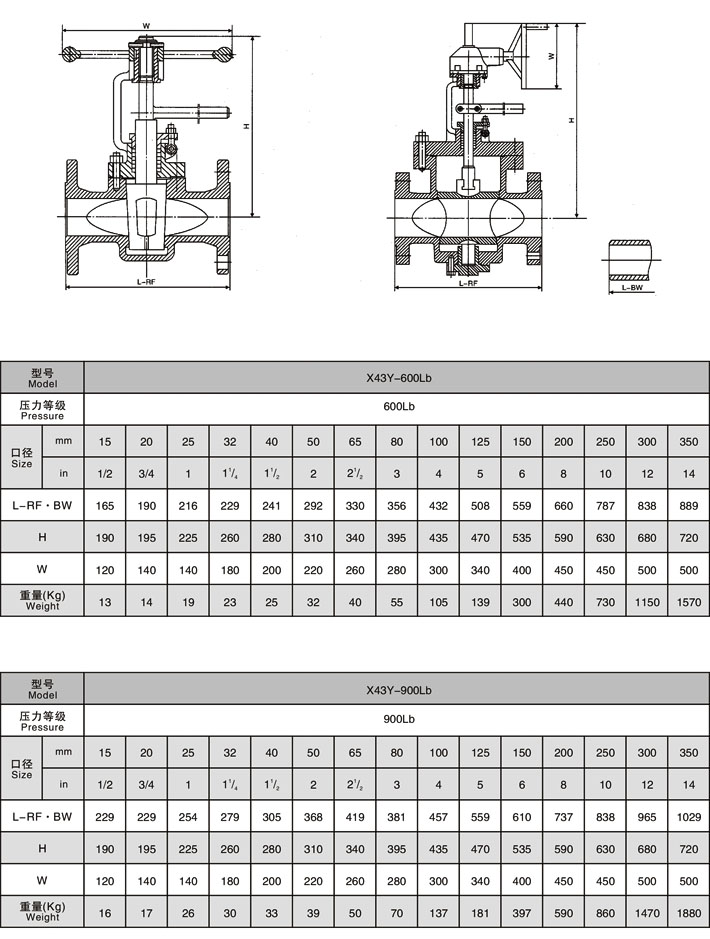

高壓旋塞閥,美標提升式硬密封旋塞閥參數尺寸結構圖：

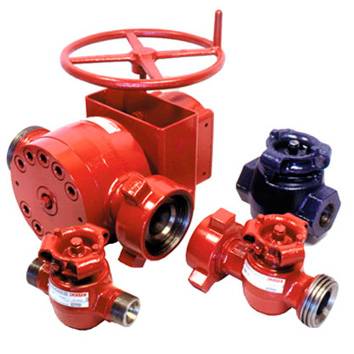

高壓旋塞閥產品介紹:
高壓旋塞閥是石油礦場在固井、壓裂作業時連接高壓管匯的一個不可缺少的重要部件，也適用于類似的高壓液體控制。該產品結構緊湊，容易保養，扭矩小，開啟迅速，操作省力，是目前固井、壓裂管匯中.理想的閥門。
高壓旋塞閥工作原理與結構特點：

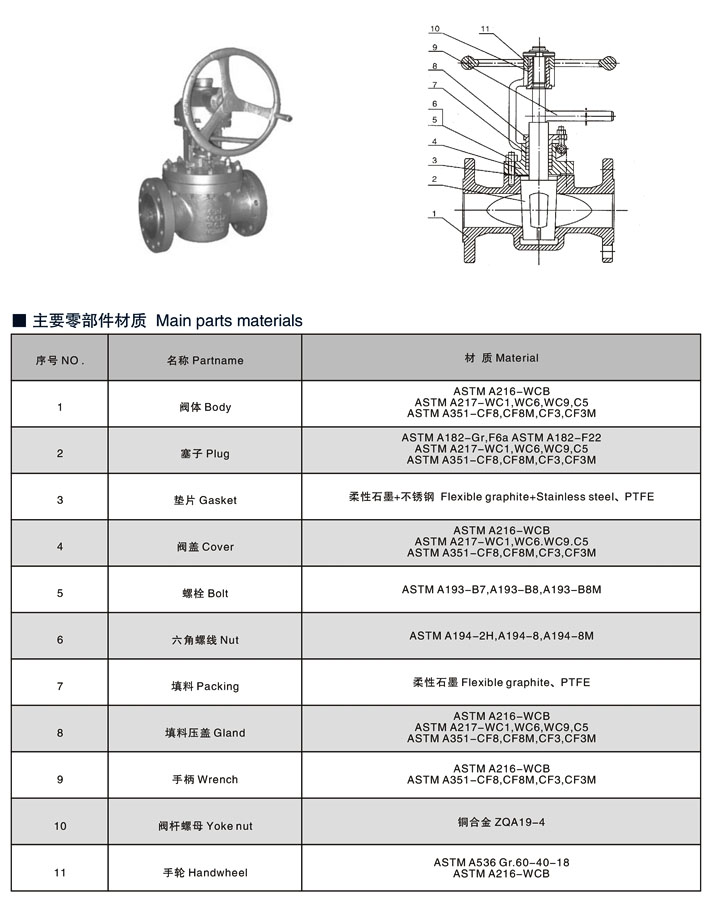

旋塞閥主要由閥體、手輪、柱塞等零件組成。
旋塞閥進出口均采用 1502 由壬形式連接（也可以根據客戶需求定做），閥體與襯瓦之間為圓柱配合，并通過襯瓦外圓鑲?cè)朊芊饧芊狻?
襯瓦與柱塞之間為圓柱金屬配合密封，其特點是配合精度高，密封可靠。
注： 10000psi 的高壓下，也能較輕松的開啟或關閉閥門。
高壓旋塞閥操作與使用：
1. 使用前應將密封脂注滿殼體與柱塞間的空隙。
2. 使用前應將進行水壓密封試驗和水壓強度試驗，合格方可使用。
3. 使用前應檢查開關狀態與標記是否一致，手輪旋轉 90 度應實現開啟或關閉。
高壓旋塞閥維護和保養：
經常即使的保養維修，能延長閥的使用壽命。
工作完畢后應將及時清洗，并注油、注脂。
定期檢查密封圈情況，發現損壞及時更換。
當柱塞與襯瓦不能密封時，應及時拆卸檢查，如發現密封面有缺陷時，可進行研磨修復。
高壓旋塞閥主要技術參數：
公稱通徑： 2″ 、3″
工作壓力： 35MPa ～70MPa
材料級別： DD 一般酸性工況
額定溫度： -40 ℃～ l21 ℃
適用介質： 清水、泥漿、原油、固井水泥等
連接形式： 由壬

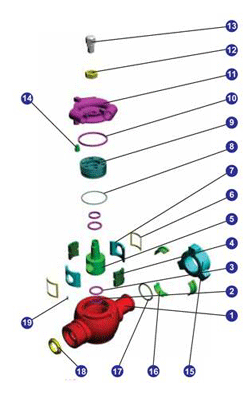

高壓旋塞閥產品明細表：
序號 |
名稱 |
數量 |
材質 |
備注 |
1 |
閥體 |
1 |
4130 |
|
2 |
擋圈 |
2 |
1010 |
|
3 |
“O” 型密封圈 |
2 |
NBR |
|
4 |
襯瓦 |
2 |
410 |
|
5 |
柱塞 |
1 |
4130 |
|
6 |
密封墊片 |
2 |
Rubber |
|
7 |
襯瓦 |
2 |
410 |
|
8 |
“O” 型密封圈 |
1 |
NBR |
|
9 |
閥蓋 |
1 |
4130 |
|
10 |
“O” 型密封圈 |
1 |
NBR |
|
11 |
手輪 |
1 |
WCB |
|
12 |
鎖緊螺母 |
1 |
5140 |
|
13 |
注脂閥 |
1 |
Assy. |
|
14 |
定位銷 |
1 |
1045 |
|
15 |
緊帽 |
1 |
1045 |
|
16 |
卡瓦 |
3 |
5140 |
|
17 |
卡簧 |
1 |
1566 |
|
18 |
密封圈 |
1 |
Rubber |
|
19 |
鎖緊銷 |
1 |
410 |
|
型 號 額定壓力 通徑 兩端聯接方式
SF42-1"×2" 42MPa 1" 2"LP外螺紋
SF70-1"×2" 70MPa 1" 2"LP外螺紋
SF105-1"×2" 105MPa 1" 2"由壬頭
SF105A-1"×2" 105MPa 1" 2"LP外螺紋
SF42-2"×2" 42MPa 2" 2"LP外螺紋
SF70-2"×2" 70MPa 2" 2"LP外螺紋
SF105-2"×2" 105MPa 2" 2"由壬頭
SF70-3"×3" 70MPa 3" 3"由壬頭
SF105-3"×3" 105MPa 3" 3"由壬頭
3"旋塞閥有蝸輪付手輪開啟裝置，無論在常溫或低溫環境中使用，開啟自如，操作靈活；
密封弧片與閥體間的壓力密封通過方形密封圈實現；
閥體密封的維護和保養不需要從管線上拆除，拆卸時不需要專用工具。維修時只需更換方形密封圈或密封弧片就可修復旋塞閥；
旋塞，涂鍍后防腐性能。密封弧片在工作狀態下，有彈性變形，能保證液流和旋塞間的可靠密封；
密封弧片和旋塞金屬對金屬的接觸面，通準確度的加工, 使密封弧片與旋塞間的密封性能極佳：
可視閥體位置：旋塞蓋上的可視回轉式限位器清楚地表明閥是完全打開或關閉。制動彈簧將閥限制在所需的位置上；
