保溫閘閥產品介紹：
保溫夾套閘閥作用是用于一些保溫介質的控制閥門，采用保溫設計能夠防止導熱油、蒸汽等介質在常溫下凝固或者結晶。此產品是在普通的閘閥的基礎上焊接保溫夾套，在有的地方也稱之為夾套閘閥，在閥體兩側都裝有接口根據需要采用法蘭或者螺紋的形式連接。保溫閘閥是保溫閥門當中常用的產品，能夠廣泛的應用在石油、冶金、瀝青、化工等項目。
保溫閘閥,保溫夾套閘閥執行標準：
設計與制造：GB12234
法蘭尺寸：JB/T79 GB9113
壓力溫度：GB9131
結構長度：GB12221
對焊連接尺寸：－
檢驗與試驗：GB13927

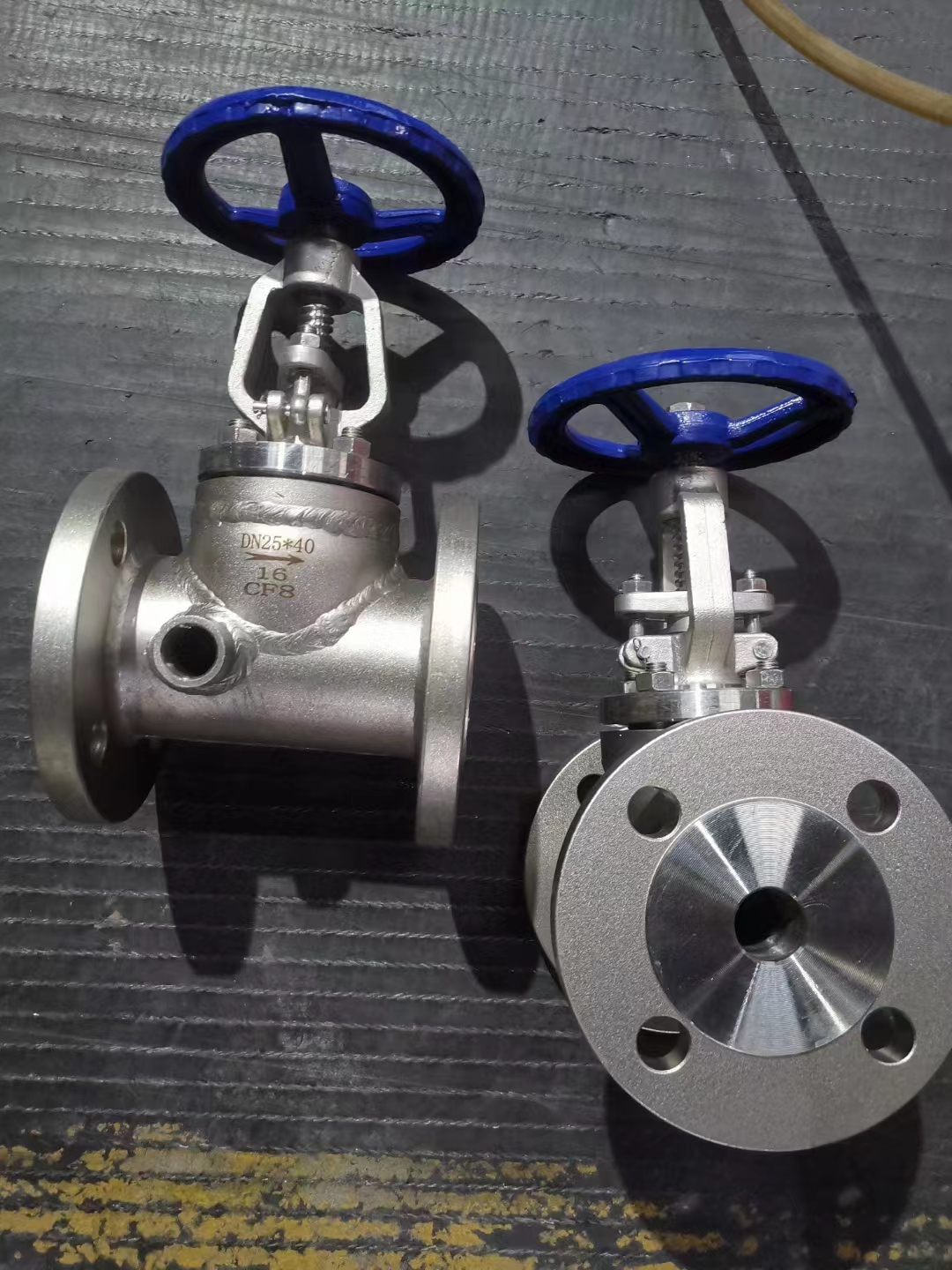

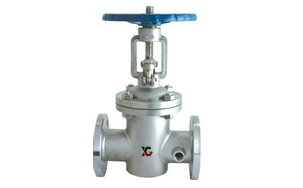

保溫閘閥,保溫夾套閘閥實物圖：
保溫閘閥,保溫夾套閘閥標準規范：
設計制造 |
結構長度 |
連接法蘭 |
壓力溫度等級 |
試驗與檢驗 |
GB12234 -89
API600 |
GB12221-89 |
ANSI B16.5
GB9112～9131
JB/T74～90
JB/T79-94
SH3006
HG20615～20635 |
GB9131
ANSI B16.34 |
JB/T 9092
GB13927
API598
|
保溫閘閥,保溫夾套閘閥產品特點：
1 夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口。
2 連接法蘭尺寸比同一規格普通閥門的連接法蘭大一到兩個規格，結構長度與同規格的普通閥門相同。
3 夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。
保溫閘閥,保溫夾套閘閥性能規范：
|
型號 |
公稱壓力 |
試驗壓力(MPa) |
工作溫度℃ |
適用介質 |
|
強度(水)(MPa) |
密封(水)(MPa) |
低壓密封(空氣)(MPa) |
BZ41H-16C
BZ41W-16P(R) |
1.6 |
2.4 |
1.8 |
0.6 |
≤425 |
酸、堿、濾清類 |
BZ41H-25C
BZ41W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤550 |
酸、堿、濾清類 |
BZ41H-40C
BZ41W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤450 |
酸、堿、濾清類 |
BZ41H-64C
BZ41W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤300 |
酸、堿、濾清類 |
保溫閘閥,保溫夾套閘閥主要零件材料：
零件名稱 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12Mo2Ti系列 |
ZG00Cr17Ni14Mo2系列 |
WCB系列 |
閥體/閥蓋 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
閘板 |
ZG1Cr18NI9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
1Cr13 |
閥桿 |
1Cr18Ni9Ti |
ooCr18Ni10 |
1Cr18Ni12Mo2Ti |
ooCr17Ni14Mo2 |
1Cr13 |
填料 |
石墨+304 |
石墨+304 |
石墨+304 |
石墨+304 |
石墨Graphite |
墊片 |
石墨+304
Graphite+304 |
石墨+304
Graphite+304 |
石墨+304
Graphite+304 |
石墨+304
Graphite+304 |
石墨+304
Graphite+304 |
壓蓋 |
ZG1Cr181Ni10 |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
填料壓環 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Mi12Mo2Ti |
00Cr17Ni14Mo2 |
1Cr13 |
螺栓 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
35CrMoA |
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |

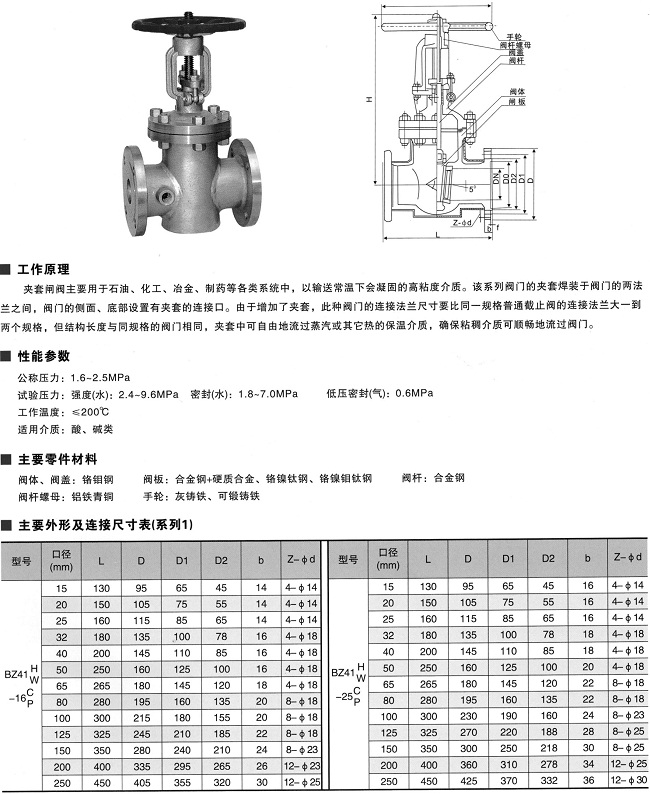

保溫閘閥,保溫夾套閘閥相關尺寸結構圖:
