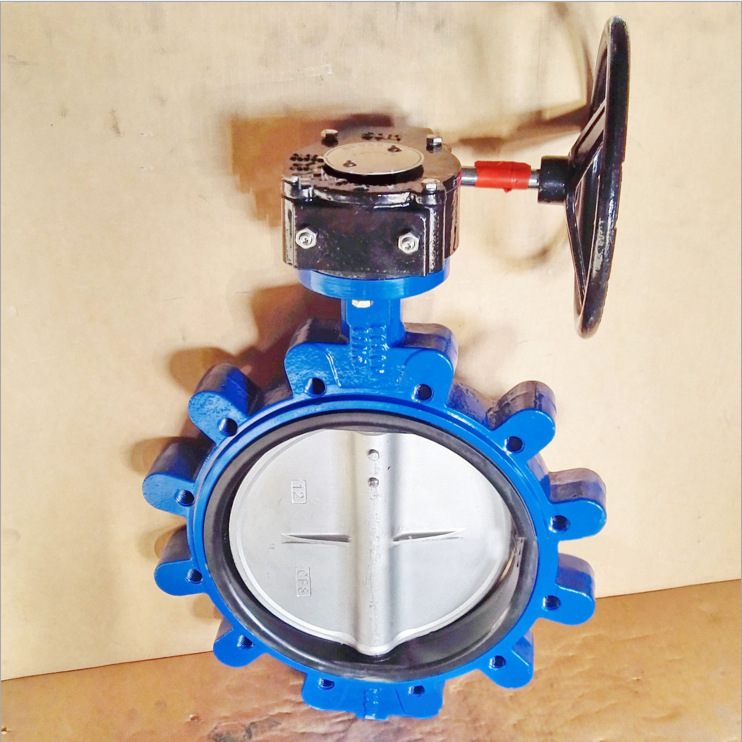

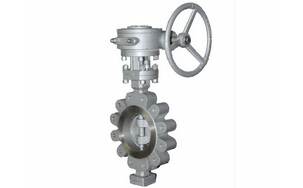

美標凸耳式蝶閥,三偏心金屬密封蝶閥采用標準：
設計制造:API609、MSS SP-67、MSS SP-68
檢驗和試驗：API598
法蘭連接：ASME B16.5(NPS≤24)、ASME B16.47 B系列
對焊端：ASME B16.25
結構長度：API609
溫壓等級：ASME B16.34
| 主要性能參數：
|
|
公稱壓力 |
PN 1.0/1.6Mpa（150/200PSI） | |
適用溫度 |
≤120℃ | |
適用介質 |
水、空氣、食品、油品 | |
主要零部件 |
閥體、閥瓣、閥座、轉軸 | |
主要材料 |
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
|
特點及用途：

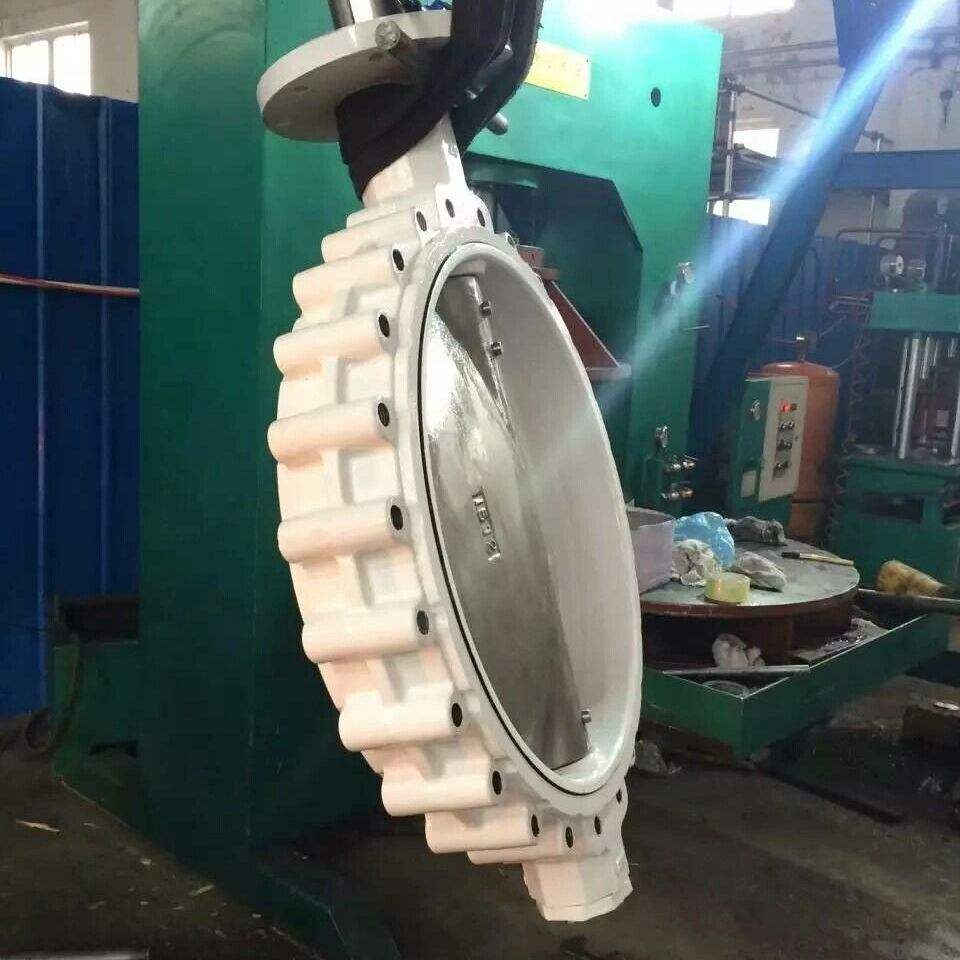

美標凸耳式蝶閥,三偏心金屬密封蝶閥系列產品，大量使用在冶金、輕工、電力、石油化工、煤氣水道等領域。
美標凸耳式三偏心金屬密封蝶閥的密封原理：
三偏心蝶閥具有雙向無氣泡緊密壯關閉性能。這種幾何形狀保證閥瓣密封只是在關閉位置時才與閥體閥座接觸，因此不會產生摩擦或磨損，并且產生一種扭矩使得彈性密封具有足夠的“焊接”性能，確保密封接觸的均勻一致。
三重偏心幾何形狀：
偏心1 閥軸位于閥座軸后面，使得密封能夠完全緊密環繞接觸整個閥座。
偏心2 閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。
偏心3 閥座錐體軸偏離閥軸中心線，這樣就可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。
使用壽命更長的無摩擦密封：
(1)作為標準配置，閥座采用Cr13合金或鎢鉻鈷合金硬面。
(2)密封墊采用螺旋盤繞不銹鋼/石墨，用于實現零泄漏。
(
3)關閉期間的扭矩產生閥座力，并均勻一致的作用在整個圓周周圍。彈性密封彎曲并充滿活力，保持了閥座的形狀。壓縮力沿著周長均勻作用，使得閥門能夠?qū)崿F(xiàn)雙向緊密關閉密封的彈性使得閥門閥體和閥瓣能夠接觸或擴張，避免了由于溫度波動而產生堵塞的危險。這種裝置是能夠自行調整對準。

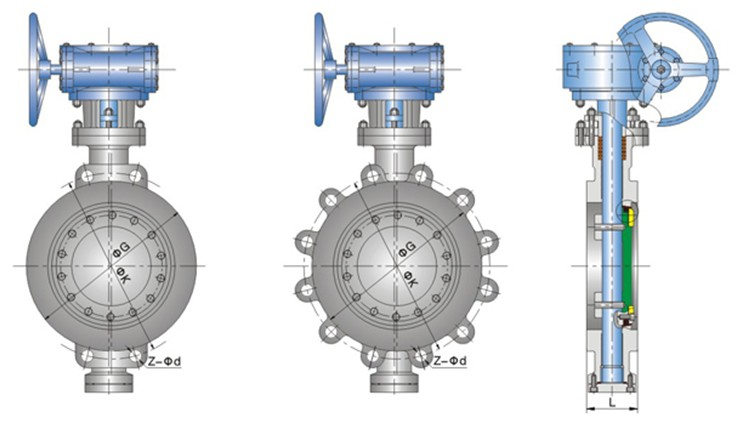

美標凸耳式蝶閥,三偏心金屬密封蝶閥結構圖:
材料明細表：
| NO
| 零件名稱
| 材料
|
| 1
| 閥體
| ASTM A216 WCB
| ASTM A351 CF8
| ASTM A351 CF3
| ASTM A351 CF8M
| ASTM A351 CF3M
|
| 2
| 銷
| ASTMA29-1035/A276 304
| ASTM A276 304
| ASTM A276 304L
| ASTM A276 316
| ASTM A276 316L
|
| 3
| 閥桿
| 420/304/316
| 304
| 304L
| 316
| 316L
|
| 4
| 碟板
| WCB/CF8/CF8M
| A351 CF8
| A351 CF3
| A351 CF8M
| A351 CF3M
|
| 5
| 密封圈
| 304/316+Graphite/PTFE
| 304+Graphite/PTFE
| 304L+Graphite/PTFE
| 316+Graphite/PTFE
| 316+Graphite/PTFE
|
| 6
| 壓板圈
| A105/A182/F304/F316
| F304
| A182 F304L
| A182 F316
| A182 F316L
|
| 7
| 螺釘
| B7/B8/B8M
| B8
| B8
| B8M
| B8M
|
| 8
| 螺釘
| B7
| B8
| B8
| B8M
| B8M
|
| 9
| 底蓋
| A105
| A182 F304
| A182 F304L
| A182 F316
| A182 F316L
|
| 10
| 墊片
| Graphite
| Graphite
| Graphite
| Graphite
| Graphite
|
| 11
| 下軸套
| Luberized bronze 304 Nitriding
| 304 Nitriding
| 304L Nitriding
| 316Nitriding
| 316L Nitriding
|
| 12
| 上軸套
|
| 13
| 填料墊
| A105/304
| 304
| 304L
| 316
| 316L
|
| 14
| 填料
| Graphite
| Graphite
| Graphite
| Graphite
| Graphite
|
| 16
| 填料壓蓋
| WCB
| CF8
| CF3
| CF8M
| CF3M
|
| 17
| 螺母
| A194 2H
| A194 8
| A194 8
| A194 8M
| A194 8M
|
| 18
| 螺栓
| A193 B7
| A193 B8
| A193 B8
| A193 B8M
| A193 B8M
|
| 19
| 支架
| WCB
| WCB 鍍鋅、CF8
|
| 驅動裝置
| 手動、電動、渦輪、氣動裝置
|
注：表中所有列為通用情況下主要零件材料，我們可以根據用戶要求提供不同工況下的材質產品。
美標凸耳式蝶閥,三偏心金屬密封蝶閥主要連接尺寸：
| Class
| Size
| Dimensions(mm)
| B
|
| NPS
| DN
| L
| D
| G
| f
| K
| Z-φd
| C
| A
|
| RF
| BW
|
| 150LB
| 2
| 50
| 108
| 150
| 152
| 91.9
| 1.6
| 120.7
| 4-19.1
| 15.8
| 63
| 按客戶要求
|
| 2½
| 65
| 112
| 170
| 178
| 104.6
| 1.6
| 139.7
| 4-19.1
| 17.5
| 75
|
| 3
| 80
| 114
| 180
| 191
| 127
| 1.6
| 152.4
| 4-19.1
| 19.1
| 91
|
| 4
| 100
| 127
| 190
| 229
| 157.2
| 1.6
| 190.5
| 8-19.1
| 23.9
| 117
|
| 5
| 125
| 140
| 200
| 254
| 185.7
| 1.6
| 215.9
| 8-22.2
| 23.9
| 144
|
| 6
| 150
| 140
| 210
| 279
| 215.9
| 1.6
| 241.3
| 8-22.2
| 25.4
| 172
|
| 8
| 200
| 152
| 230
| 343
| 269.7
| 1.6
| 298.5
| 8-22.2
| 28.4
| 223
|
| 10
| 250
| 165/203
| 250
| 406
| 323.9
| 1.6
| 362
| 12-25.4
| 30.2
| 278
|
| 12
| 300
| 178/203
| 270
| 483
| 381
| 1.6
| 431.8
| 12-25.4
| 31.8
| 329
|
| 14
| 350
| 190
| 290
| 533
| 412.8
| 1.6
| 476.2
| 12-28.6
| 35.1
| 362
|
| 16
| 400
| 216
| 310
| 597
| 469.9
| 1.6
| 539.8
| 16-28.6
| 36.6
| 413
|
| 18
| 450
| 222
| 330
| 635
| 533.4
| 1.6
| 577.9
| 16-31.8
| 39.6
| 464
|
| 20
| 500
| 229
| 350
| 699
| 584.2
| 1.6
| 635
| 20-31.8
| 42.9
| 516
|
| 24
| 600
| 267
| 390
| 813
| 692.2
| 1.6
| 749.3
| 20-34.9
| 47.8
| 619
|
| 26
| 650
| 292
| 410
| 786
| 711.2
| 1.6
| 744.5
| 36-22.2
| 41.1
| 670
|
| 28
| 700
| 292
| 430
| 837
| 762
| 1.6
| 795.3
| 40-22.2
| 44.5
| 721
|
| 30
| 750
| 318
| 450
| 887
| 812.8
| 1.6
| 846.1
| 44-22.2
| 44.5
| 772
|
| 32
| 800
| 318
| 470
| 941
| 863.6
| 1.6
| 900.2
| 48-22.2
| 46
| 825
|
| 36
| 900
| 330
| 510
| 1057
| 971.6
| 1.6
| 1009.7
| 44-25.4
| 52.3
| 927
|
| 38
| 950
| 410
| 530
| 1124
| 1022.4
| 1.6
| 1069.8
| 40-28.6
| 53.8
| 978
|
| 40
| 1000
| 410
| 550
| 1175
| 1079.5
| 1.6
| 1120.6
| 44-28.6
| 55.6
| 1029
|
| 42
| 1050
| 410
| 570
| 1226
| 1130.3
| 1.6
| 1171.4
| 48-28.6
| 58.7
| 1080
|
| 44
| 1100
| 444
| 570
| 1276
| 1181.1
| 1.6
| 1222.2
| 52-28.6
| 60.5
| 1130
|
| 48
| 1200
| 470
| 630
| 1392
| 1289.1
| 1.6
| 1335
| 44-31.8
| 65
| 1232
|
| 52
| 1300
| 470
| 630
| 1494
| 1390.7
| 1.6
| 1436.6
| 52-31.8
| 69.9
| 1334
|
| 56
| 1400
| 530
| 710
| 1600
| 1492.3
| 1.6
| 1543.1
| 60-31.8
| 73.2
| 1436
|
| 60
| 1500
| 530
| 710
| 1726
| 1600.2
| 1.6
| 1662.2
| 52-34.9
| 76.2
| 1538
|
| Class
| Size
| Dimensions(mm)
| B
|
| NPS
| DN
| L
| D
| G
| f
| K
| Z-φd
| C
| A
|
| RF
| BW
|
| 300LB
| 2
| 50
| 108
| 150
| 165
| 91.9
| 1.6
| 127
| 8-19.1
| 22.4
| 63
| 按客戶要求
|
| 2½
| 65
| 112
| 170
| 191
| 104.6
| 1.6
| 149.2
| 8-22.2
| 25.4
| 75
|
| 3
| 80
| 180
| 180
| 210
| 127
| 1.6
| 168.3
| 8-22.2
| 28.4
| 91
|
| 4
| 100
| 190
| 19
| 254
| 157.2
| 1.6
| 200.2
| 8-22.2
| 31.8
| 117
|
| 5
| 125
| 200
| 200
| 279
| 185.7
| 1.6
| 235
| 8-22.2
| 35.1
| 144
|
| 6
| 150
| 210
| 210
| 318
| 215.9
| 1.6
| 269.8
| 12-22.2
| 36.6
| 172
|
| 8
| 200
| 230
| 230
| 381
| 269.7
| 1.6
| 330.2
| 12-25.4
| 41.1
| 223
|
| 10
| 250
| 250
| 250
| 445
| 323.9
| 1.6
| 387.4
| 16-28.6
| 47.8
| 278
|
| 12
| 300
| 270
| 270
| 521
| 381
| 1.6
| 450.9
| 16-31.8
| 50.8
| 329
|
| 14
| 350
| 290
| 290
| 584
| 412.8
| 1.6
| 514.4
| 20-31.8
| 53.8
| 362
|
| 16
| 400
| 310
| 310
| 648
| 469.9
| 1.6
| 571.5
| 20-34.9
| 57.2
| 413
|
| 18
| 450
| 330
| 330
| 711
| 533.4
| 1.6
| 628.7
| 24-34.9
| 60.5
| 464
|
| 20
| 500
| 350
| 350
| 775
| 584.2
| 1.6
| 685.8
| 24-34.9
| 63.5
| 516
|
| 24
| 600
| 390
| 390
| 914
| 692.2
| 1.6
| 812.8
| 24-41.3
| 69.9
| 619
|
| 26
| 650
| 410
| 410
| 867
| 736.6
| 1.6
| 803.1
| 32-34.9
| 88.9
| 670
|
| 28
| 700
| 430
| 430
| 921
| 784.4
| 1.6
| 857.3
| 36-34.9
| 88.9
| 721
|
| 30
| 750
| 450
| 450
| 991
| 844.6
| 1.6
| 920.8
| 36-38.1
| 93.7
| 772
|
| 32
| 800
| 470
| 470
| 1054
| 901.7
| 1.6
| 977.9
| 32-41.3
| 103.1
| 825
|
| 36
| 900
| 510
| 510
| 1171
| 1009.7
| 1.6
| 1089.2
| 32-44.5
| 103.1
| 927
|
| 38
| 950
| 530
| 530
| 1222
| 1060.5
| 1.6
| 1140
| 36-44.5
| 111.3
| 978
|
| 40
| 1000
| 550
| 550
| 1273
| 1114.6
| 1.6
| 1190.8
| 40-44.5
| 115.8
| 1029
|
| 42
| 1050
| 570
| 570
| 1334
| 1168.4
| 1.6
| 1244.6
| 36-47.6
| 119.1
| 1080
|
| 44
| 1100
| 570
| 570
| 1384
| 1219.2
| 1.6
| 1295.4
| 40-47.6
| 127
| 1130
|
| 48
| 1200
| 630
| 630
| 1511
| 1327.2
| 1.6
| 1416.1
| 40-50.8
| 128.5
| 1232
|
| Class
| Size
| Dimensions(mm)
| B
|
| NPS
| DN
| L
| D
| G
| f
| K
| Z-φd
| C
| A
|
| RF
| BW
|
| 600LB
| 2
| 50
| 150
| 150
| 165
| 91.9
| 6.4
| 127
| 8-19.1
| 25.4
| 63
| 按客戶要求
|
| 2½
| 65
| 170
| 170
| 191
| 104.6
| 6.4
| 149.2
| 8-22.2
| 28.4
| 75
|
| 3
| 80
| 180
| 180
| 210
| 127
| 6.4
| 168.3
| 8-22.2
| 31.8
| 91
|
| 4
| 100
| 190
| 190
| 273
| 157.2
| 6.4
| 215.9
| 8-25.4
| 38.1
| 117
|
| 5
| 125
| 200
| 200
| 330
| 185.7
| 6.4
| 266.8
| 8-28.6
| 44.5
| 144
|
| 6
| 150
| 210
| 210
| 356
| 215.9
| 6.4
| 292.1
| 12-28.6
| 47.8
| 172
|
| 8
| 200
| 230
| 230
| 419
| 269.7
| 6.4
| 349.2
| 12-31.8
| 55.6
| 223
|
| 10
| 250
| 250
| 250
| 508
| 323.9
| 6.4
| 431.8
| 16-34.9
| 63.5
| 278
|
| 12
| 300
| 270
| 270
| 559
| 381
| 6.4
| 489
| 20-34.9
| 66.5
| 329
|
| 14
| 350
| 290
| 290
| 603
| 412.8
| 6.4
| 527.1
| 20-38.1
| 69.9
| 362
|
| 16
| 400
| 310
| 310
| 686
| 469.9
| 6.4
| 603.2
| 20-41.3
| 76.2
| 413
|
| 18
| 450
| 330
| 330
| 743
| 533.4
| 6.4
| 654.1
| 20-44.5
| 82.6
| 464
|
| 20
| 500
| 350
| 350
| 813
| 584.2
| 6.4
| 723.9
| 24-44.5
| 88.9
| 516
|
| 24
| 600
| 390
| 390
| 940
| 692.2
| 6.4
| 838.2
| 24-50.8
| 101.6
| 619
|
售后服務承諾
對于貴公司在雄工閥門訂購閥門產品，我司在售后服務方面作如下承諾：
一、我公司對產品質量實行三包，即：包質、包換、保修；
二、合同簽訂后，保證保質、保量，按時交貨；
三、本公司確保所提供閥門產品達到合同指標
四、對于需方的技術咨詢，隨時給予解答；
當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復解決問題。
訂貨流程
- 客戶采購清單請傳真至 021-60714833，或來電咨詢 021-31263381。
- 收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
- 具體商定：交貨期、特殊要求等事宜。
訂貨須知
- 客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
- 結構長度
- 連接形式
- 公稱直徑、全通徑、縮徑、管道尺寸
- 運用介質及溫度、壓力范圍
- 實驗、檢驗標準及其他要求
- 本場可根據客戶特殊要求配置各類驅動裝置。
- 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
服務承諾
專業制造、專業服務，雄工為你創造更多價值
不斷提升服務質量，精益求精，“真誠的服務”是雄工永恒的主題。雄工嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：
產品標準
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。
售前服務
產品介紹，技術交流，非標產品設計，疑難解答
售中服務
- 守信合同，保證及時供貨，隨時保持與客戶聯系
- 對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
- 雄工產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
- 產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
- 對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
- 對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高雄工的服務質量
