氣動放料閥_氣動(上展式,下展式)放料閥結構原理:
放料閥是由閥體、閥瓣、閥桿、定位螺釘、密封圈、氣行程機構或電裝機構等組成。其原理通過閥桿推動閥瓣上行而下降，從而達到開啟與關閉的目的。上展式當手輪順轉，閥桿上行，閥門關閉；下展式當手輪逆轉，閥桿下降，閥門關閉
上展式放料閥和下展式放料閥區別:
放料閥主要用于儲料罐、反應釜及其他容器的底部排放物料，閥門采用法蘭或?qū)雍概c設備連接并位于其底部，消除了工藝介質通常在容器出口的殘留現象。根據實際情況的需要分為上展式、下展式、柱塞式三種結構形式；上展式用于有攪拌器（除框式錨式）的反應釜放料；而下展式、柱塞式用于框式錨式攪拌器的反應釜放料。密封面采用耐沖刷、耐腐蝕材料，并進行特殊處理，使表面硬度達到HRC48～52，耐磨、耐腐蝕的功能，保證了閥門的密封可靠性。廣泛使用在化工、石油、冶金、制藥、染料、食品加工等行業。
氣動(上展式,下展式)放料閥應用領域：
主要化工、鍋爐、反應釜，儲罐和其他容器的底部作排料用，借助于閥門底部法蘭（凸緣）焊接于反應釜或儲罐和其他容器的底部，因此消除工藝介質通常在容器出口的殘留現象。放料閥根據實際情況的需要，閥體底部結構設計為平底型，閥體為V型，并提供提升和下降兩種工作方式閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕，并對密封圈進行特種處理，使表面硬度達到HRC56-62，耐磨、耐腐蝕的功能。閥瓣密封根據需要時封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。在化工、石油、冶金、要類、染料、食品加工等行業廣泛使用。
氣動放料閥特點與用途：
1、本閥操作簡便，運動靈活可靠。
2、閥瓣裝置維修簡單，密封結構合理，密封圈更換方便實用。
3、本閥門廣泛應用于石油、冶金、化工、造紙更工業領域（化學液體、煤漿、礦漿等輸送啟閉放料用）。
4、其特點是沉淀于反應釜，儲藏罐或管道里的化學液體或漿料得于順暢流通。
三.應用規范：
1.設計制造標準按GB/T12235-2007
2.結構長度標準按企業標準
3.法蘭連接按JB/T79-94，GB/T9113 HG20592-2009等
4.試驗與檢驗按GB/T13927-2008
氣動(上展式,下展式)放料閥主要零件材質
|
零件名稱 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12MO 2 Ti系列 |
ZG00Cr17Ni14MO 2 系列 |
WCB系列 |
|
閥體/閥蓋 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
閥桿 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
閥瓣 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
墊片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
|
螺柱 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
氣動放料閥主要外形尺寸（上展式）
|
DN |
d |
D |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
|
25 |
25 |
115 |
85 |
65 |
115 |
85 |
60 |
40 |
|
32 |
32 |
135 |
100 |
78 |
135 |
100 |
65 |
45 |
|
40 |
40 |
145 |
110 |
85 |
145 |
110 |
80 |
60 |
|
50 |
50 |
160 |
125 |
100 |
160 |
125 |
85 |
70 |
|
65 |
65 |
180 |
145 |
120 |
180 |
145 |
125 |
85 |
|
80 |
80 |
195 |
160 |
135 |
195 |
160 |
135 |
95 |
|
100 |
100 |
215 |
180 |
155 |
215 |
180 |
160 |
130 |
|
125 |
125 |
245 |
210 |
185 |
245 |
210 |
180 |
140 |
|
150 |
150 |
280 |
240 |
210 |
280 |
240 |
185 |
165 |
|
200 |
200 |
335 |
295 |
265 |
335 |
295 |
255 |
230 |
氣動放料閥主要外形尺寸（下展式）
|
DN |
d |
D |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
|
25 |
25 |
115 |
85 |
65 |
135 |
100 |
75 |
55 |
|
32 |
32 |
135 |
100 |
78 |
145 |
110 |
80 |
57 |
|
40 |
40 |
145 |
110 |
85 |
160 |
125 |
100 |
65 |
|
50 |
50 |
160 |
125 |
100 |
180 |
145 |
125 |
70 |
|
65 |
65 |
180 |
145 |
120 |
195 |
160 |
135 |
90 |
|
80 |
80 |
195 |
160 |
135 |
215 |
180 |
155 |
130 |
|
100 |
100 |
215 |
180 |
155 |
245 |
210 |
195 |
135 |
|
125 |
125 |
245 |
210 |
185 |
280 |
240 |
180 |
145 |
|
150 |
150 |
280 |
240 |
210 |
335 |
295 |
215 |
185 |
|
200 |
200 |
335 |
295 |
265 |
405 |
355 |
300 |
220 |
|
250 |
250 |
405 |
355 |
320 |
460 |
410 |
350 |
240 |

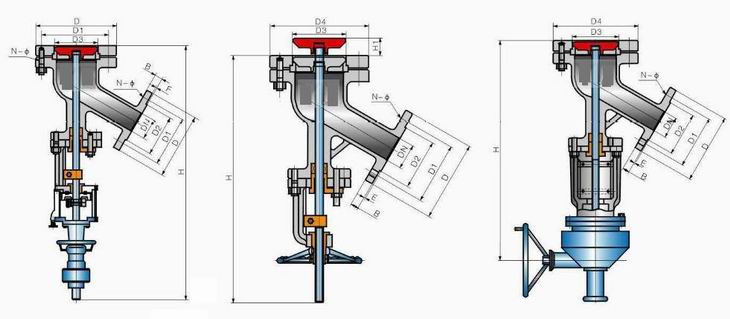

氣動放料閥,氣動上展式放料閥,氣動下展式放料閥參數尺寸圖：
