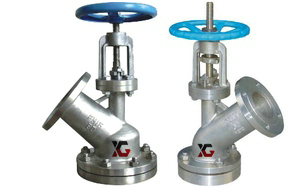

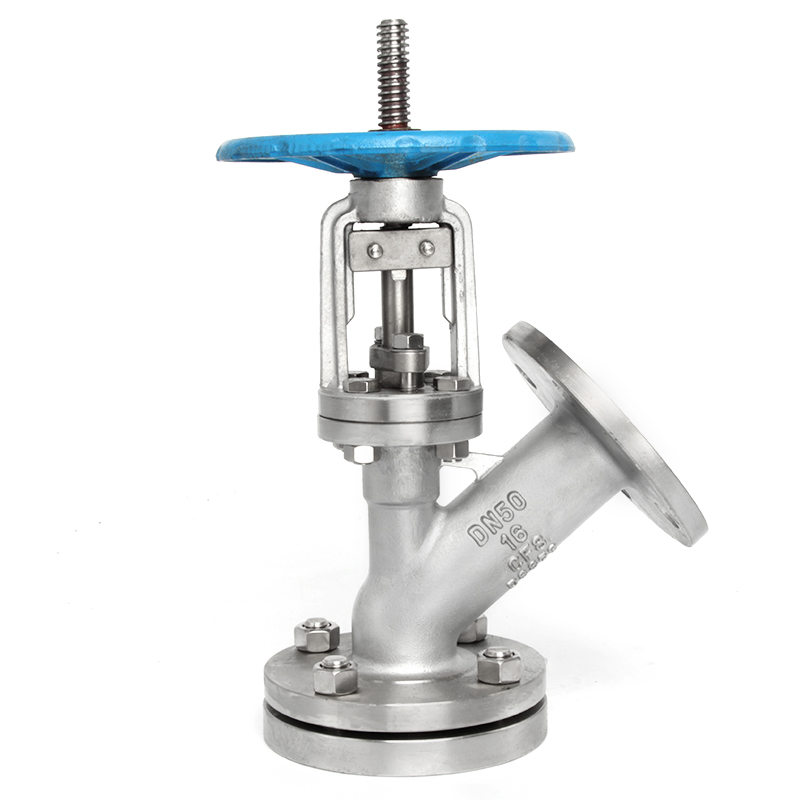

不銹鋼放料閥分為(上展式,下展式,氣動)放料閥安裝在容器、反應釜、儲罐的底部作為取樣、排料、放料及無死區關斷使用,同時達到消除容器底端的殘留物。放料閥放底結構設計為平底型,閥體為V型,閥瓣為上升式和下降式，既為上展示和下展示兩種，上下展示放料閥區別在于：上展閥為球往上升才能出料，下展閥為球往下降才能出料。密封圈采用耐沖刷、耐腐蝕材質，并對密封圈進行處理，使表面硬度達到HRC56-62，保證在閥開啟時，內腔不被雜物及腐蝕流體所破壞，有耐磨、耐腐蝕的功能，工況可將閥瓣密封堆焊成硬質合金，密封副采用線密封，可有效保證閥的可靠性能，可防止結疤、腐蝕等特點。
不銹鋼放料閥(上展式,下展式,氣動)放料閥結構性能:
放料閥結構簡單、操作方便、開啟自由、運動靈活可靠，閥瓣及密封圈更換簡單方便。 放料閥主要由閥體、閥瓣、密封圈、閥桿、支架、閥壓蓋、手輪、法蘭、螺母、定位螺釘?shù)冉M成。放料閥在化工、石油、冶金、制藥、農藥、染料、食品加工等行業已經得到廣泛使用。
放料閥使用于化工、冶金、石油、水泥、煤礦等行業的罐底,在其起著放料作用.安裝前需把放料閥底法蘭盤拆卸下來焊接與罐底,然后把放料閥裝上底法蘭盤就可以使用.
不銹鋼放料閥應用規范：
1.設計制造標準按GB/T12235-2007
2.結構長度標準按企業標準
3.法蘭連接按JB/T79-94，GB/T9113 HG20592-2009等
4.試驗與檢驗按GB/T13927-2008
不銹鋼放料閥_不銹鋼(上展式,下展式,氣動)放料閥主要零件材質
|
零件名稱 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12MO 2 Ti系列 |
ZG00Cr17Ni14MO 2 系列 |
WCB系列 |
|
閥體/閥蓋 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
閥桿 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
閥瓣 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
墊片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
|
螺柱 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |

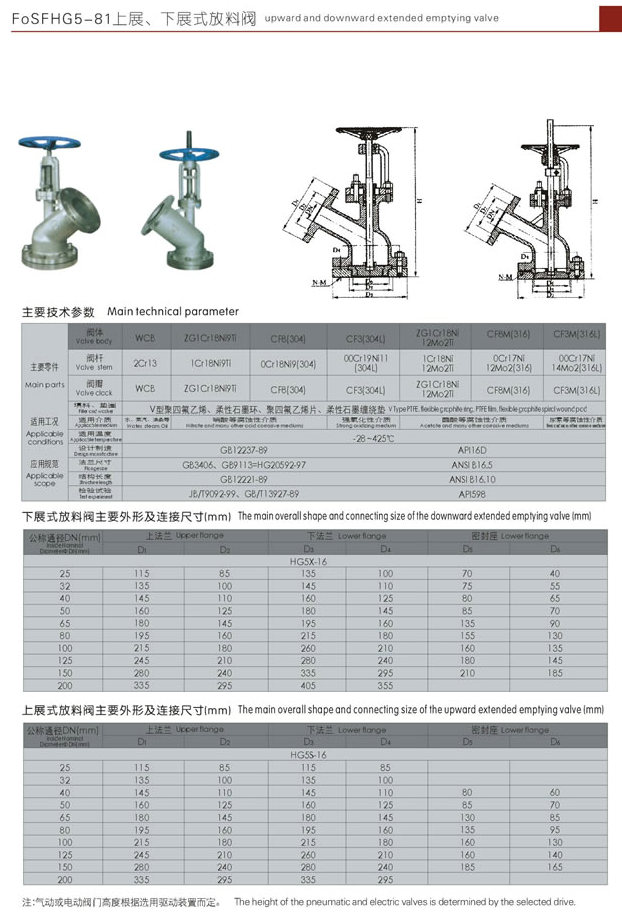

不銹鋼放料閥主要外形尺寸（上展式）
|
DN |
上法蘭 |
上法蘭 |
下法蘭 |
密封座 |
|
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
|
25 |
115 |
80 |
115 |
85 |
|
|
|
32 |
135 |
100 |
135 |
100 |
|
|
|
40 |
145 |
110 |
145 |
110 |
80 |
60 |
|
50 |
165 |
125 |
160 |
125 |
85 |
70 |
|
65 |
180 |
145 |
180 |
145 |
130 |
85 |
|
80 |
195 |
160 |
195 |
160 |
135 |
95 |
|
100 |
215 |
180 |
215 |
180 |
160 |
130 |
|
125 |
245 |
210 |
245 |
210 |
160 |
140 |
|
150 |
280 |
240 |
280 |
240 |
185 |
165 |
|
200 |
335 |
295 |
335 |
295 |
/ |
/ |
不銹鋼放料閥主要外形尺寸（下展式）
|
DN |
上法蘭 |
上法蘭 |
下法蘭 |
密封座 |
|
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
|
25 |
115 |
85 |
135 |
100 |
70 |
40 |
|
32 |
135 |
100 |
145 |
110 |
75 |
55 |
|
40 |
145 |
110 |
160 |
125 |
85 |
65 |
|
50 |
165 |
125 |
180 |
145 |
100 |
70 |
|
65 |
180 |
145 |
195 |
160 |
135 |
90 |
|
80 |
195 |
160 |
215 |
180 |
155 |
130 |
|
100 |
215 |
180 |
245 |
210 |
180 |
135 |
|
125 |
245 |
210 |
280 |
245 |
195 |
145 |
|
150 |
280 |
240 |
335 |
295 |
210 |
185 |
|
200 |
335 |
295 |
405 |
355 |
|
|

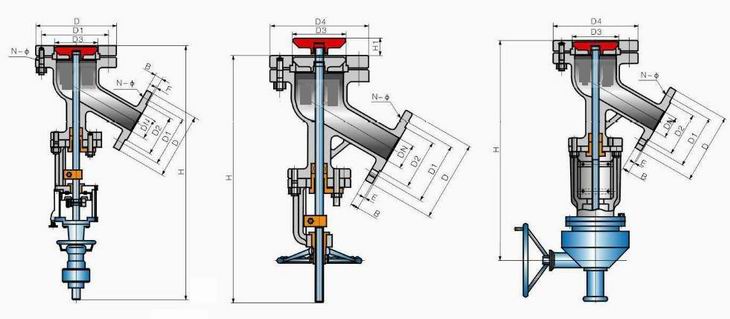

不銹鋼放料閥,(上展式,下展式)放料閥參數尺寸圖:
