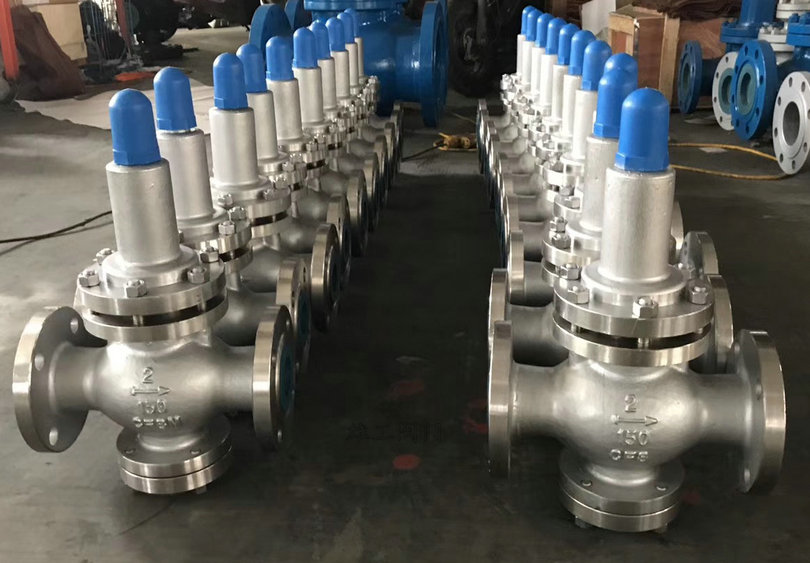

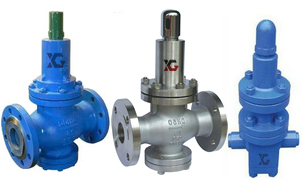

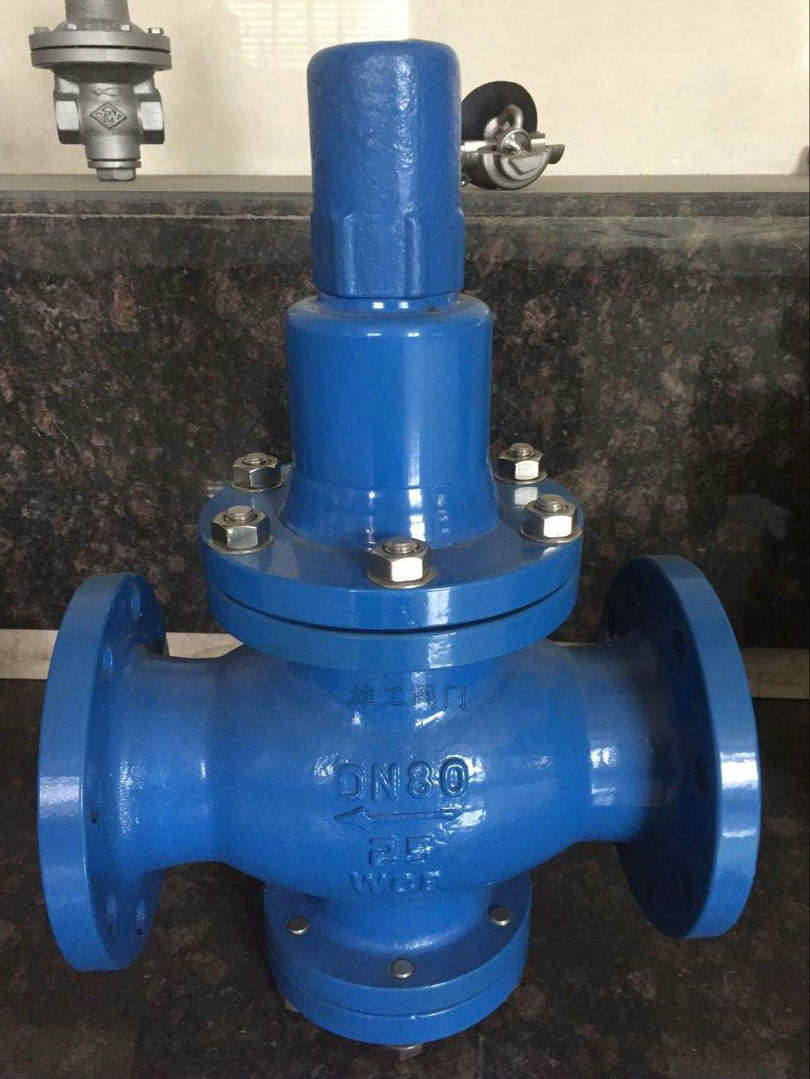

活塞式減壓閥,Y42F活塞式減壓閥,主要用于介質為液體,氣體的管路,起減壓穩壓作用。
本系列減壓閥屬于活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力高定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
活塞式減壓閥,Y42F活塞式減壓閥工作原理：
1、 通過啟閉件的節流，造成壓力損失迫使進口壓力在出口處降低某一個需要值，當流量和壓力變化時，利用本身介質能量來控制出口壓力基本不變的目的。
2、介質走向由上進下出，當調節出口壓力時，順時針旋轉調節螺栓迫使活塞向下移動，打開主閥，改變節流面積，造成壓力損失，實現減壓。由于閥后介質通過“X”通道流入活塞下腔并與活塞上方保持平衡，當壓力和流量變化時，使主閥節流面積始終保持相應位置，由于本閥采用卸荷機構，減小了進口壓力面積，從而減小了閥門出口壓力偏差，大大提高了減壓閥的穩壓。
活塞式減壓閥安裝前注意事項：管道必須清潔干凈以后在才能進行安裝。避免焊渣，氧化皮等贓物流入閥內，使閥門無法正常工作。所以，在減壓閥安裝的前端需要安裝Y型過濾器，也是為了防止介質中的雜物進入減壓閥內部，影響工作性能。
活塞式減壓閥主要技術參數和性能指標
| 公稱壓力(Mpa)
| 1.0
| 1.6
| 2.5
|
| 殼體試驗壓力(Mpa)*
| 1.5
| 2.4
| 3.75
|
| 密封試驗壓力(Mpa)
| 1.0
| 1.6
| 2.5
|
| .高進口壓力(Mpa)
| 1.0
| 1.6
| 2.5
|
| 出口壓力范圍(Mpa)
| 0.2-0.8
| 0.2-1.0
| 0.4-1.6
|
| 壓力特性偏差(Mpa)△P2P
| GB12244-1989
|
| 流量特性偏差(Mpa)P2G
| GB12244-1989
|
| 滲漏量
| 0
|
| 工作溫度
| -20℃-80℃-160℃ -350℃ |
活塞式減壓閥主要零件材料
| 零件名稱
| 零件材料
|
| 閥體 閥蓋 底蓋
| WCB或不銹鋼
|
| 閥座
| 2Cr13或不銹鋼
|
| 閥瓣
| 2Cr13或不銹鋼
|
| 閥桿
| 2Cr13或不銹鋼
|
| 缸套
| 2Cr13/25(鍍硬鉻)
|
| 活塞
| 2Cr13或不銹鋼
|
| O型圈
| 丁腈橡膠
|
| 密封圈
| 丁腈橡膠
|
| 膜片
| 夾織物丁腈橡膠
|
| 調節彈簧
| 60Si2Mn或不銹鋼
|
活塞式減壓閥主要零件材料
|
零件名稱 |
零件材料 |
|
閥體閥蓋底蓋 |
WCB或不銹鋼 |
|
閥座閥盤 |
2Cr13或不銹鋼 |
|
缸套 |
2Cr13/銅合金或不銹鋼 |
|
活塞 |
合金鑄鐵或不銹鋼 |
|
導閥座導閥桿 |
2Cr13或不銹鋼 |
|
主閥彈簧 |
1Cr18Ni9Ti或不銹鋼 |
|
導閥主彈簧 |
50CrVA或不銹鋼 |
|
調節彈簧 |
60Si12Mn或不銹鋼 |
活塞式減壓閥流量系數(Cv)
| DN
| 15
| 20
| 25
| 32
| 40
| 50
| 65
| 80
| 100
| 125
| 150
| 200
| 250
| 300
| 350
| 400
| 500
|
| Cv
| 1
| 2.5
| 4
| 6.5
| 9
| 16
| 25
| 36
| 64
| 100
| 140
| 250
| 400
| 570
| 780
| 1020
| 1500
|

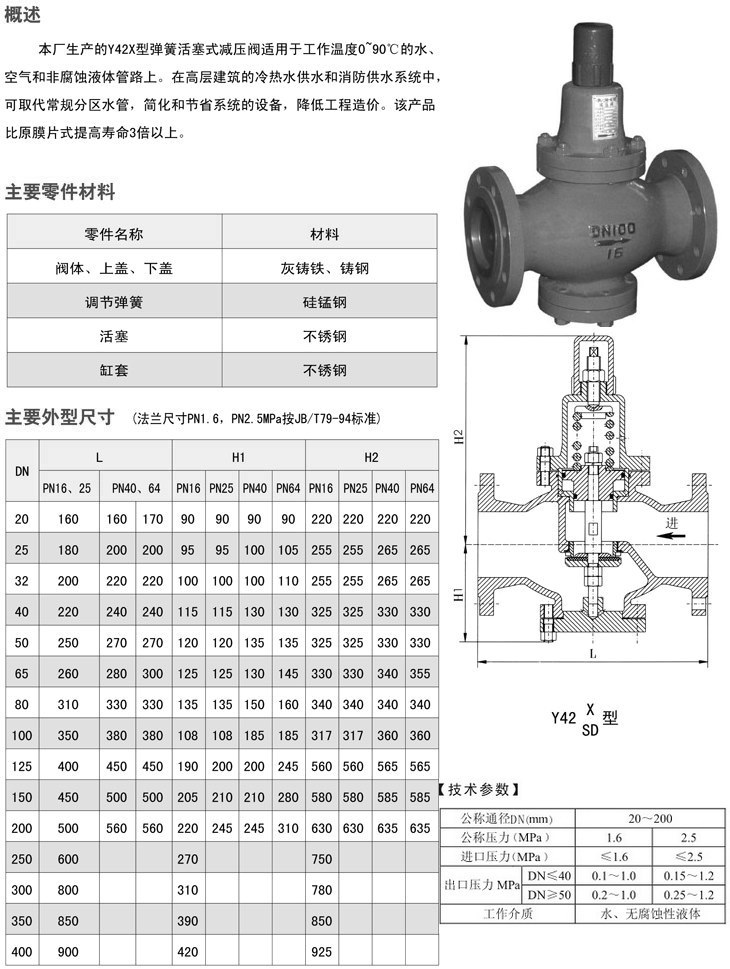

活塞式減壓閥,Y42F活塞式減壓閥尺寸結構圖:
