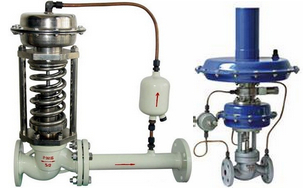

自力式減壓閥,自力式可帶指揮器減壓閥產品介紹：
ZZYP自力式減壓閥,由閥體、閥座、閥芯部件等零部件組成，是一種無需外加能源而直接依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，自力式減壓閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等特點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制�？捎糜诜歉g性（.高溫度350攝氏度）液體、氣體和蒸汽等介質的壓力裝置。廣泛應用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。
自力式減壓閥產品特點
自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
壓力分段范圍細且互相交叉，調節度高。
壓力設定值在運行期間可連續設定。
對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
橡膠膜片式檢測，執行機構測度高、動作靈敏。
采用壓力平衡機構，使調節閥反應靈敏、控制。
ZZYVP自力式帶指揮器減壓閥無需外加能源，利用被調介質自身能量為動力源，引入壓力閥的指揮器以控制壓力閥芯位置，改變流經閥門介質流量，使閥門后端壓力保持恒定。公稱壓力有1.0、1.6Mpa;壓力分段調節從0.5至1000Kpa,工作溫度0～100℃；法蘭標準按GB9113-88，凸面法蘭。結構長度按GB12221-89標準。
自力式帶指揮器減壓閥產品特點
壓力設定在指揮器上實現，因而方便、快捷、省力省時可運行狀態下連續設定。
1、指揮器 2、檢測執行器 3、接管 4、減壓過濾順 5、主閥 6、主閥芯 7、閥桿 8、插桿 9、彈簧 10、節流閥 11、指揮器閥芯 12、口螺紋 13、主彈簧
自力式減壓閥主要零件材料
閥體：ZG230-Ni9Ti 、ZG1Cr18Ni9Ti 、ZG1Cr18Ni12Mo2Ti
閥芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜片：NBR增強滌綸織物

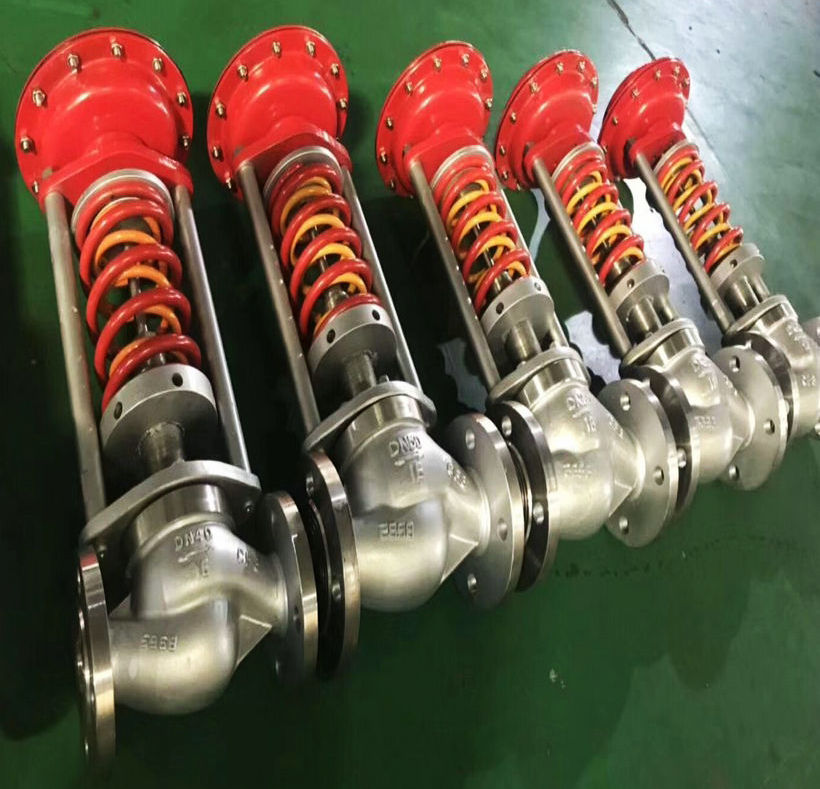

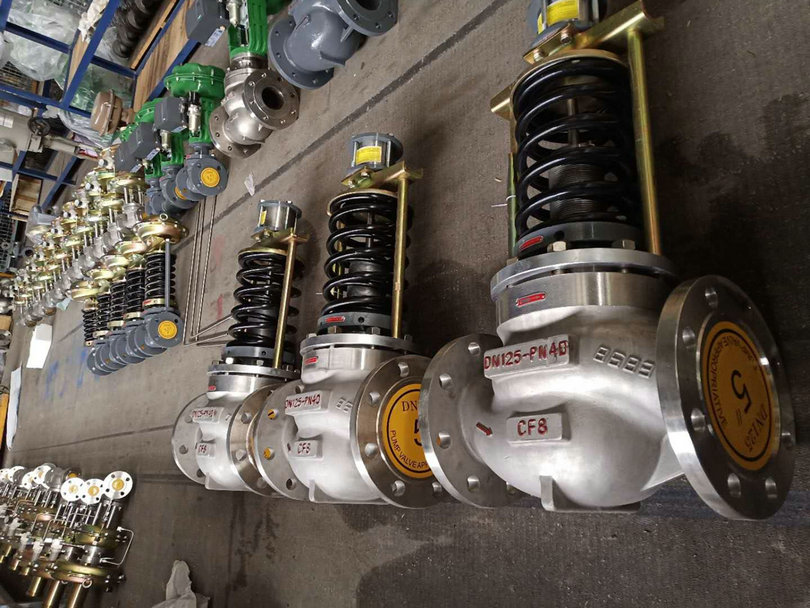

自力式減壓閥實物圖：
自力式減壓閥技術參數
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
|
噪音衡量系數Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
允許壓差
(Mpa) |
PN16 |
1.6 |
1.5 |
1.2 |
1,0 |
|
PN40 |
2.0 |
|
閥蓋形式 |
標準型-17～+300℃、高溫型+300℃～+450℃ |
|
壓蓋型式 |
螺栓壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
|
閥芯形式 |
單座、套筒型閥芯 |
|
流量特性 |
線性 |
自力式減壓閥執行器參數
|
有效面積(cm ) |
32※ |
80 |
250 |
630 |
|
壓力設定范圍(MPa) |
0.8～1.6 |
0.1～0.6 |
0.015～0.15 |
0.005～0.035 |
|
0.3～1.2 |
0.05～0.3 |
0.01～0.07 |
保證壓力閥正常工作的
.小壓差△Pmin(MPa) |
≥0.05 |
≥0.04 |
≥0.01 |
≥0.005 |
|
允許上下膜室之間.大壓差(MPa) |
2.0 |
1.25 |
0.4 |
0.15 |
|
材料 |
膜蓋：鋼板鍍鋅； 膜片：EPDM或FKM夾纖維 |
|
控制管線、接頭 |
銅管或鋼管10×1； 卡套式接頭：R1/4" |
注：※該有效面積所對應的壓力設定范圍不適用于DN150-250。
自力式減壓閥性能指標
|
設定值偏差 |
±8% |
允許泄露量
(在規定實驗條件下) |
硬密封 |
4×0.01%閥額定容量 |
|
軟密封 |
DN15～50 |
DN65～125 |
DN150～250 |
|
10氣泡/min |
20氣泡/min |
40氣泡/min |
自力式減壓閥工作溫度
|
公稱通徑 |
15～125mm |
150～250mm |
|
密封型式 |
硬密封 |
≤150℃ |
≤140℃ |
|
冷卻罐≤200℃ |
冷卻罐和加長件≤200℃ |
|
冷卻罐和散熱片≤350℃ ※ |
冷卻罐和加長件≤300℃ ※ |
|
軟密封 |
≤150℃ |
注：※表示該閥允許工作溫度，僅當介質為蒸汽時有效，且耐溫至350℃需選用PN40的閥體。
自力式減壓閥零件材料
|
材料代號 |
C（WCB） |
P（304） |
R（316） |
主要
零件 |
閥體 |
WCB（ZG230-450） |
ZG1Cr18Ni9Ti（304） |
ZG1Cr18Ni12Mo2Ti（316） |
|
閥芯、閥座 |
1Cr18Ni9Ti（304） |
1Cr18Ni9Ti（304） |
1Cr18Ni12Mo2Ti（316） |
|
閥桿 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
膜片 |
丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠 |
|
膜蓋 |
A3、A4鋼涂四氟乙烯 |
|
填料 |
聚四氟乙烯、柔性石墨 |
|
彈簧 |
60Si2Mn |
|
導向套 |
HPb59-1 |

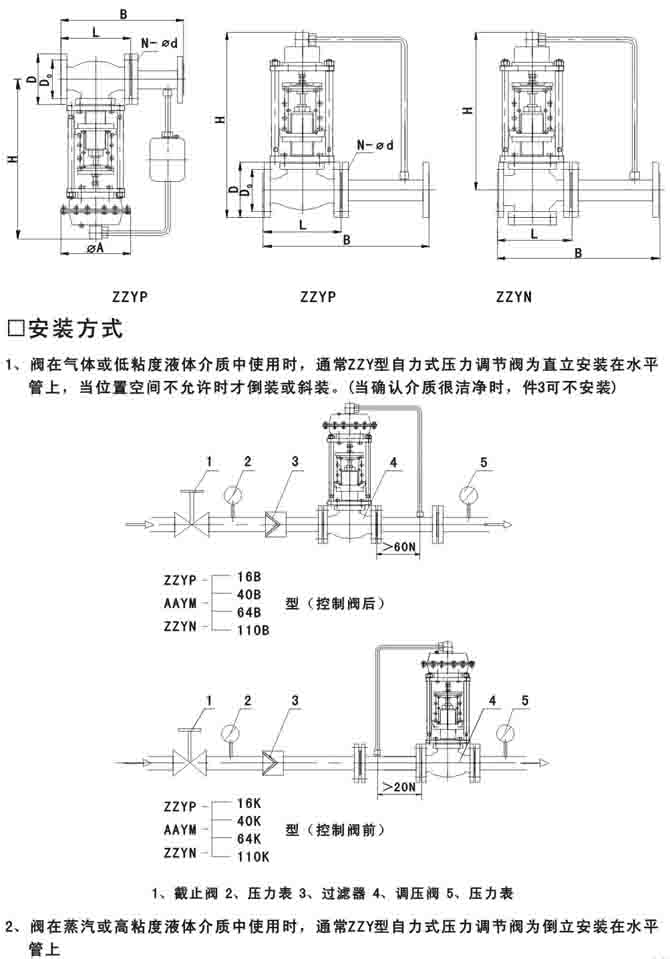

自力式減壓閥主要外形尺寸
|
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
法蘭接管尺寸(B) |
383 |
512 |
603 |
862 |
1023 |
1380 |
1800 |
2000 |
2200 |
|
法蘭端間距(L) |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
壓力調節范圍(KPa) |
15-140 |
H |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
940 |
1000 |
|
A |
280 |
308 |
|
200-500 |
H |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
900 |
950 |
|
A |
230 |
|
120-300 |
H |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
890 |
940 |
|
A |
176 |
194 |
280 |
|
480-1000 |
H |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
880 |
930 |
|
A |
176 |
194 |
280 |
|
600-1500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
1200 |
|
A |
85 |
96 |
|
1000-2500 |
H |
445 |
570 |
600 |
820 |
980 |
950 |
1000 |
1100 |
1200 |
|
A |
85 |
96 |
|
大約重量(Kg) |
26 |
37 |
42 |
72 |
90 |
114 |
130 |
144 |
180 |
200 |
250 |
|
導壓管接口螺紋 |
M16X1.5 |
訂貨須知：
調節閥名稱
公稱壓力Mpa
公稱通徑
額定流量系數（Kv）
固有流量特性
介質名稱
工作溫度及范圍
整機作用方式
壓力設定點及調節范圍
閥體、閥內件及填料材質
所配附件
其它特殊要求
