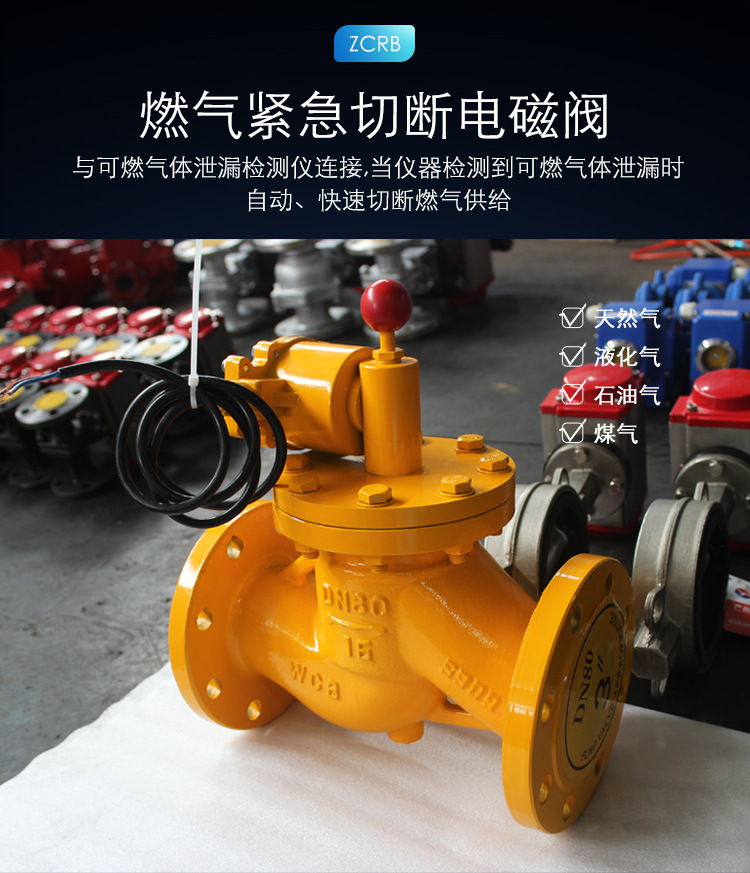

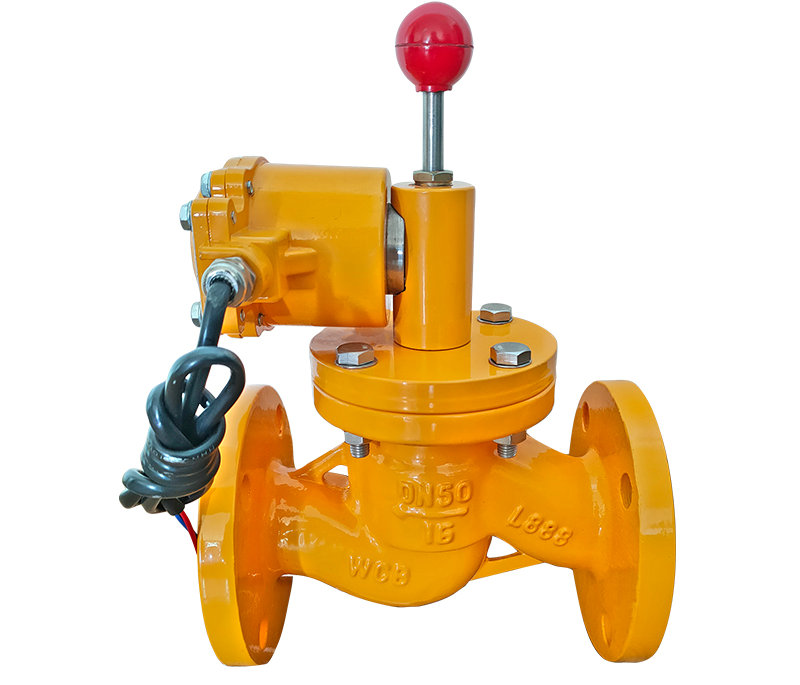

天然氣緊急切斷閥,液化氣緊急切斷閥產品介紹：
液化氣及其他可燃?xì)怏w設備管路輸送系統中的附屬安全裝置，它通常安裝于系統的主管線上，與燃?xì)鈭?bào)警系統、消防系統及其它智能報警控制系統等相連接，當安全系統檢測到燃?xì)馐褂貌话踩珪r(shí)（如:泄漏、超溫、超壓等），可聯動該電磁閥快讀切斷氣源，確保用氣安全。
產品應用
天然氣緊急切斷閥,液化氣緊急切斷閥的安全配套裝置，技術性能，負荷損失低，安全性高，適用于城市煤氣、天然氣、液化石油氣、沼氣等可燃性氣體，主要應用如下：
1、與可燃?xì)怏w泄漏檢測儀器聯接或整體消防系統聯動，當儀器檢測到可燃?xì)怏w泄漏或者其它需要切斷氣源的報警信號時，自動快速關閉主供氣體閥門，切斷燃?xì)獾墓┙o，及時制止惡性事故的發生。
2、 與熱力設備的極限溫度（壓力）安全控制器連接，當設備內檢測點的溫度或壓力超過設定極限數值，自動關閉供氣閥門，停止燃?xì)夤┙o。
3、 與高層建筑的中央消防報警系統連接，當大廈發生火警時，自動切斷大廈內的燃?xì)夤⿷?yīng)，防止煤氣爆炸的發生。
4、 在城市或工廠的燃?xì)夤⿷?yīng)管網內安裝此系列燃?xì)饪焖偾袛嚅y，可在中央控制室內集中控制，遠距離遙控緊急關閉事故現場的管線燃?xì)夤⿷?yīng)。
5、 燃?xì)夤苈废到y(tǒng)檢修、排除故障時切斷燃?xì)狻?/p>
技術特性
一、電源電壓
本閥同時具備AC220V、DC24V兩種控制電壓，可滿足不同工況需求，防止因選型錯誤而造成現場控制電壓不符。
二、解鎖裝置
電磁解鎖裝置采用奧氏體不銹鋼鑄造一體式防爆結構，防爆形式為隔爆型，一體式的解鎖裝置可靈活拆裝，且拆裝不影響閥體的氣密性，符合國家標準規范。
三、鎖定裝置
采用自主設計的機械卡鎖裝置進行閥位鎖定，可防止外力干擾造成誤操作，具有操作靈活，安全可靠，使用壽命長等特點，安全啟閉。
四、內部結構
采用先導式加直動式的復合式結構，開閥時驅動先導閥以建立主閥上下部的壓差平衡，使主閥打開至開閥位置并可靠鎖定，具有開啟力矩小，使用壓力范圍等特點。
五、關閥方式
本閥可通過報警信號關閥，也可通過手動關閥，當報警控制系統失效或應急情況下可通過仍手動緊急關閥，手動閥空件需要解除防護后才能操作，符合國家標準規范。
六、表面處理
本閥表面采用了環氧樹脂靜電粉末噴涂工藝，其工藝符合歐洲2000/53/CE標準，具有防靜電。耐水、耐污、耐腐蝕等特點，是靠近海洋、潮濕比較嚴重場所的理想選擇。
氣體電磁閥執行標準
|
GB191-2008 |
包裝、儲運圖示標志 |
|
GB3836.1-2010 |
爆炸性氣體環境用電氣設備 第1部分 通用要求 |
|
GB3836.2-2010 |
爆炸性氣體環境用電氣設備 第2部分 隔爆型“d” |
|
GB3836.3-2010 |
爆炸性氣體環境用電氣設備 第3部分 增安型“e” |
|
GB3836.9-2010 |
爆炸性氣體環境用電氣設備 第9部分 膠封型“m” |
|
GB4208-2008 |
外殼防護等級（IP代碼）- |
|
GB/T9113.1-2000 |
平面、凸面整體鋼制管法蘭 |
|
GB/T12220-2015 |
工業閥門 標志 |
|
GB/T12221-2005 |
金屬閥門 結構長度 |
|
GB/T13384-2008 |
機電產品包裝通用技術條件 |
|
GB/T13927-2008 |
工業閥門 壓力試驗 |
|
GB/T17241.6-2008 |
整體鑄鐵法蘭 |
|
GB/T22653-2008 |
液化氣體設備用緊急切斷閥 |
|
GB/T50028-2006 |
城鎮燃?xì)庠O(shè)計規范 |
|
CJ/T3056-1995 |
城鎮燃?xì)庥们蚰ヨT鐵、鑄鋼制閥門通用技術要求 |
|
JB/T5995-1992 |
機電產品使用說明書編寫規定 |
|
JB/T5300-2008 |
工業用閥門材料 選型導則 |
|
JB/T7352-2010 |
工業過程控制系統用防爆液化氣緊急切斷閥 |
|
TSGD2001-2006 |
壓力管道原件制造許可規則 |
|
TSGD2002-2006 |
壓力管道原件型式試驗規則 |
|
CJ/T394-2012 |
液化氣緊急切斷閥 |
|
CJ/T3055 |
燃?xì)忾y門的試驗與檢驗 |
天然氣緊急切斷閥,液化氣緊急切斷閥技術參數
|
結構類型：直動式/先導式 |
|
控制方式：手開、瞬時電源開、手關 |
|
公稱通徑：DN15-DN600 |
|
公稱壓力：1.6MPa |
|
工作壓力：0-0.6MPa |
|
工作電壓：DC24V/AC220V |
|
電壓偏差：±10% |
|
防爆等級：dⅡBT4、dⅡCT5 |
|
防護等級：IP66 |
|
切斷時間：DN15-DN100≤1S DN125-DN600≤3S |
|
介質溫度：-29℃～+80℃ |
|
環境溫度：-20℃～+60℃ |
|
引線長度：1米 |
|
連接方式：螺紋連接DN15-DN50 法蘭連接DN15-DN600 |
|
密封材料：NBR丁晴橡膠/FPM氟橡膠 |
|
閥體材質：鑄鋼WCB、不銹鋼CF8/CF8M |
|
工作介質：天然氣、城市煤氣、液化石油氣、沼氣等可燃?xì)怏w |
天然氣緊急切斷閥,液化氣緊急切斷閥工作原理

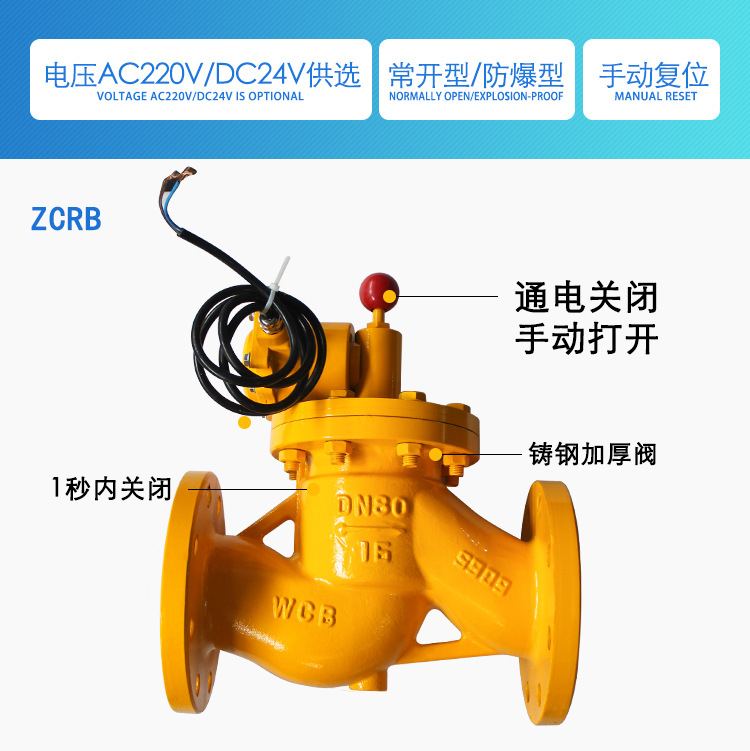

緊急切斷閥是常開型電磁閥，工作時手動復位開閥，電磁力關閉。即：手動復位打開，瞬間通電關閉，也可手動關閉。
緊急切斷閥正常工作時不需要接通電源，事故發生時，只需2秒鐘的瞬時脈沖電源信號就能迅速關閉電磁閥，節電又安全，瞬間通電最長時間不能超過20秒。
電磁閥需要開閥時，旋開防污護罩，手動向上拉起復位手柄，閥桿帶動密封組件上移，使閥門處于開啟狀態，同時機械卡鎖裝置執行開鎖動作，將閥桿及密封組件鎖定在開啟狀態，切記防護罩復位。如需關閉電磁閥，則需短時接通關閉閥線圈電源，產生的電磁吸力使機械卡鎖裝置脫開鎖定，密封組件在復位彈簧的彈力作用下，向下復位，使電磁閥處于關閉狀態。
當報警控制系統失效或者應急情況下可通過人工手動緊急關閉閥門，手動關閉閥控件需解除防護后才能操作，符合國家標準規范。

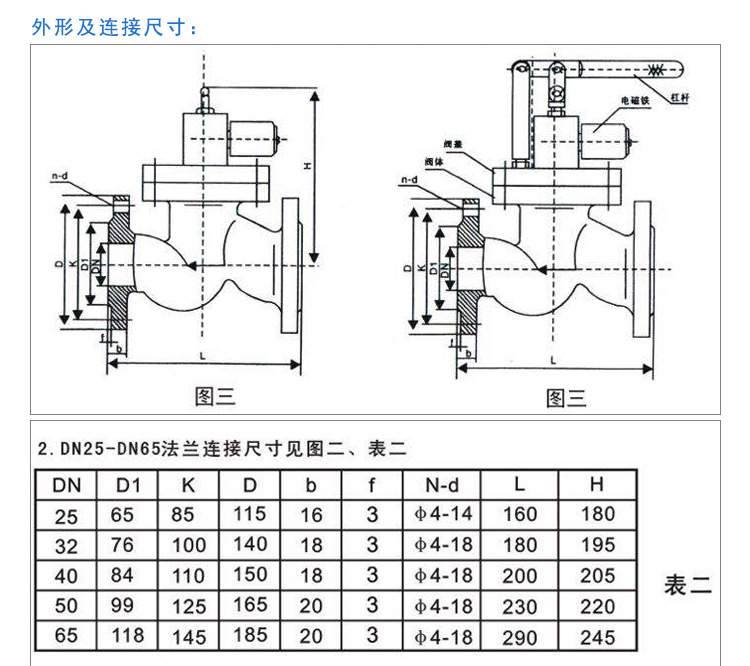

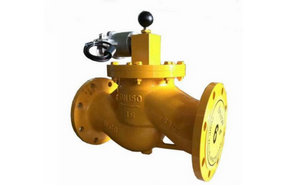

天然氣緊急切斷閥,液化氣緊急切斷閥主要外形尺寸
|
公稱通徑 |
內螺紋 |
法蘭連接 |
重量 |
|
mm |
G |
L |
H |
D |
D1 |
D2 |
f |
n-φd |
L |
H |
螺紋 |
法蘭 |
|
DN15 |
1/2 |
100 |
210 |
95 |
65 |
45 |
2 |
4-φ14 |
130 |
240 |
2.3 |
5 |
|
DN20 |
3/4 |
100 |
230 |
105 |
75 |
55 |
2 |
4-φ14 |
150 |
270 |
2.4 |
6 |
|
DN25 |
1 |
100 |
230 |
115 |
85 |
65 |
2 |
4-φ14 |
160 |
285 |
2.4 |
7 |
|
DN32 |
1 1/4 |
130 |
265 |
135 |
100 |
78 |
2 |
4-φ18 |
180 |
300 |
5 |
8 |
|
DN40 |
1 1/2 |
130 |
285 |
145 |
110 |
85 |
3 |
4-φ18 |
200 |
310 |
6 |
9.5 |
|
DN50 |
2 |
150 |
300 |
160 |
125 |
100 |
3 |
4-φ18 |
230 |
325 |
7 |
11.5 |
|
DN65 |
|
|
|
180 |
145 |
120 |
3 |
4-φ18 |
290 |
400 |
|
21 |
|
DN80 |
|
|
|
195 |
160 |
135 |
3 |
8-φ18 |
310 |
435 |
|
26.5 |
|
DN100 |
|
|
|
215 |
180 |
155 |
3 |
8-φ18 |
350 |
460 |
|
32 |
|
DN125 |
|
|
|
245 |
210 |
185 |
3 |
8-φ18 |
400 |
580 |
|
55 |
|
DN150 |
|
|
|
280 |
240 |
210 |
3 |
8-φ18 |
480 |
600 |
|
64 |
|
DN200 |
|
|
|
335 |
295 |
265 |
3 |
12-φ22 |
600 |
650 |
|
110 |
|
DN250 |
|
|
|
405 |
355 |
320 |
3 |
12-φ26 |
650 |
900 |
|
210 |
|
DN300 |
|
|
|
460 |
410 |
370 |
4 |
12-φ26 |
750 |
1000 |
|
350 |
|
DN350 |
|
|
|
520 |
470 |
435 |
4 |
16-φ26 |
850 |
1080 |
|
450 |
|
DN400 |
|
|
|
580 |
525 |
480 |
4 |
16-φ30 |
950 |
1200 |
|
530 |
|
DN500 |
|
|
|
705 |
650 |
609 |
4 |
20-φ34 |
1150 |
1400 |
|
750 |
|
DN600 |
|
|
|
840 |
770 |
718 |
5 |
20-φ36 |
1350 |
1500 |
|
1580 |
安裝要求
安裝方式：通徑≤DN100選水平管道，通徑≥DN100必須水平管道，復位手柄垂直向上。
安裝方向：閥體表面介質流向箭頭必須與介質實際流向一致。
適用介質：介質中應無顆粒狀，纖維狀雜質，建議閥前加裝過濾器（濾網≥50目）。
安裝環境：室內或者有防雨設施的戶外、環境溫度：-20℃～+60℃、環境濕度：5%～95%。
預留空間：鑒于操作及維修需要，電磁閥頂部預留空間高度（H）：≤DN150應大于1米、≥DN200應大于2米。
管道吹掃：安裝完成后，手動方式開啟電磁閥，用0.4MPa的壓縮空氣對管道實施吹掃，歷時≥1分鐘。
接線準備：1.確認控制電源壓力是否與電磁閥標稱電源電壓一致；
2.測量控制電壓值波動范圍是否在±10%范圍內。
3.確認控制輸出觸點類型是否為脈沖輸出（持續通電時間必須≤20秒）。
購買電磁閥需要提供以下參數：
材質：
溫度：
電壓：
接口尺寸：
流體介質：
連接方式：可選（法蘭式或螺紋/等）
工作狀態可選：(常開或常閉)
防護性能可選：防水/防爆Exd IICT4（Exd IICT5)
