升降式止回閥產品介紹：
不銹鋼升降式止回閥控制管道內介質單向流向的閥門,阻止介質倒流。壓力PN16~PN160 ,150LB-2500LB,適用于壓力 1.6~25MPa/2.0-42.0MPa 工作溫度 -29~+550℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，適用介質為水、油品、蒸汽、酸性介質等。升降式止回閥選用于公稱壓力PN1.6～160MPa/2.0-42.0MPa 工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。
升降式止回閥執行標準：
設計制造標準：GB/T 12235,AP600,API6D,ANSI/ASME.B16.34
連接法蘭標準：GB/T 9113,API6D,ANSI/ASME B16.5
壓力溫度等：GB/T 12224-2005,,GB/T9131,ANSI/ASME.B16.34
試驗檢驗標準：GB/T 13927-2008,JB/T9092,,API598,API6D
設計制造:按照ANSI B16.34
結構長度：ANSI B16.10
法蘭尺寸：ANSI B16.15
試驗～檢驗 :API 598

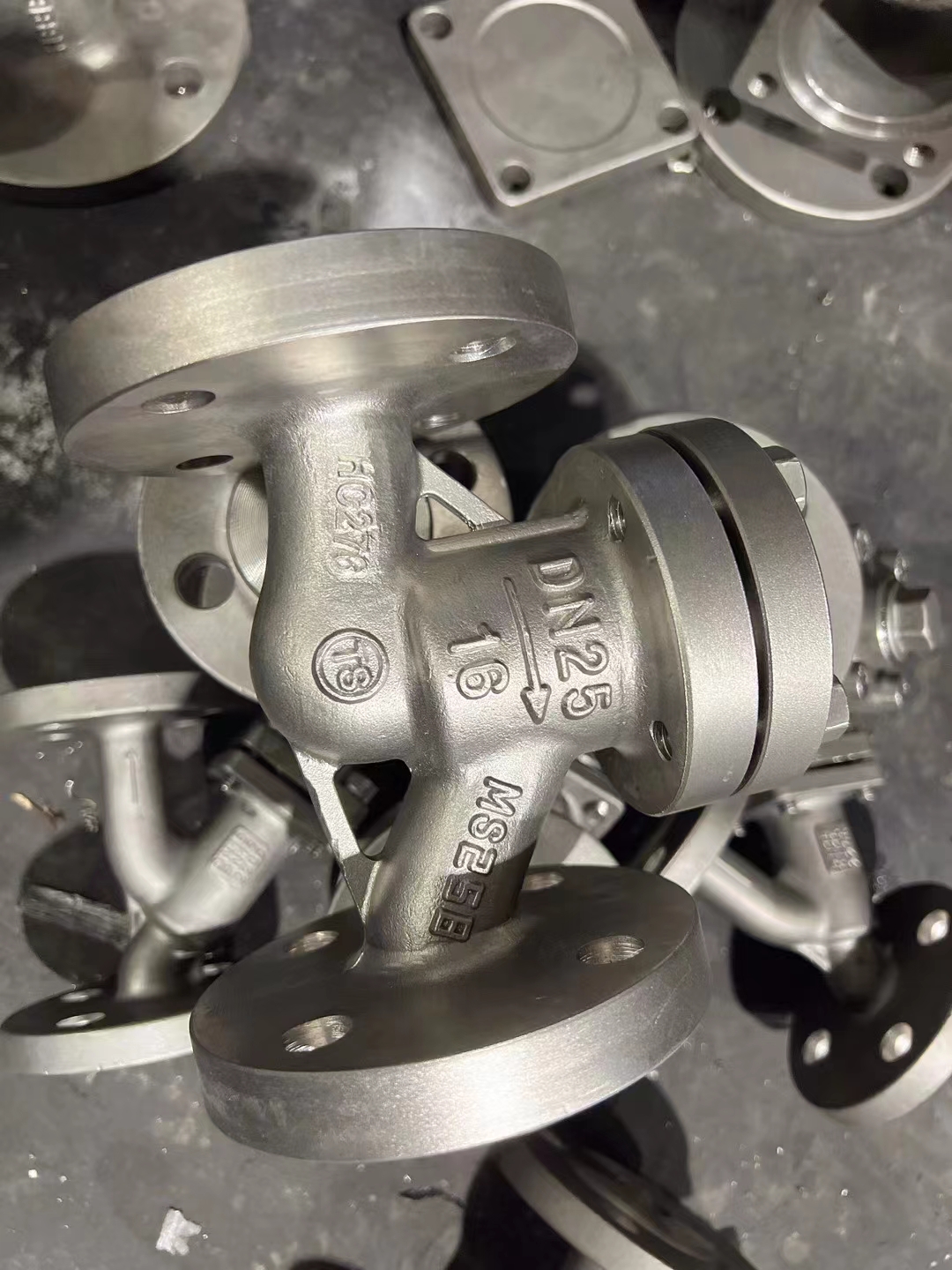

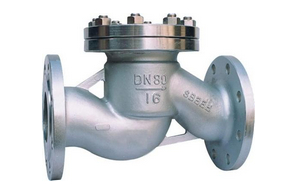

升降式止回閥實物圖片結構形式與用途:
1.升降式法蘭連接止回閥適用干公稱壓力1.6~25MPa/2.0-42.0MPa的石油、化工、制藥、化肥、電力行業等各種工況的管路上。適用介段為:水、油品、蒸汽、酸性介段等。
2.閘瓣、閥座密封面根據不同要求采用鐵基合金堆焊或司太立(stellite )鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
3.可采用各種配套管法蘭標準及法密封面型式，滿足各種工程需要及用戶要求.
4.閥體材料品種齊全，墊片可根據實際工�；蛴脩粢蠛侠磉x配，能適用干各種壓力、溫度介質工況.
5、可按用戶要求不同結構形式和連接形式的止回閥.為各種設備配套使用。
碳鋼升降式止回閥零件材料
|
零件名稱 |
材料牌名 |
|
閥體 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥蓋 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥瓣 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
墊片 |
石墨纏繞墊片 |
石墨纏繞墊片 |
聚四氟乙稀纏繞墊片 |
聚四氟乙稀纏繞墊片 |
碳鋼升降式止回閥技術參數
|
公稱壓力 |
殼體材料 |
試驗壓力(Mpa) |
|
PN（MPa） |
WCB |
ZGCr5Mo(C5) |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
強度試驗 |
液體密封 |
|
1.6 |
H41H-16C |
H41Y-16I |
H41W-16P |
H41W-16R |
2.4 |
1.8 |
|
2.5 |
H41H-25 |
H41Y-25I |
H41W-25P |
H41W-25R |
3.8 |
2.8 |
|
4.0 |
H41H-40 |
H41Y-40I |
H41W-40P |
H41W-40R |
6.0 |
4.4 |
|
6.4 |
H41H-64 |
H41Y-64I |
H41W-64P |
H41W-64R |
9.6 |
7.1 |
|
10.0 |
H41H-100 |
H41Y-100I |
H41W-100P |
H41W-100R |
15.0 |
11.0 |
|
適用溫度 |
-29-425℃ |
≤550℃ |
-40-200℃ |
-40-200℃ |
超出溫度范圍，請訂貨時注明 |
|
適用介質 |
水蒸氣、油品等 |
硝酸等 |
醋酸等 |
不銹鋼升降式止回閥零件材料
|
零件名稱 |
材料牌名 |
|
閥體 |
304 |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥蓋 |
304 |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥瓣 |
304 |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
墊片 |
石墨纏繞墊片 |
石墨纏繞墊片 |
聚四氟乙稀纏繞墊片 |
聚四氟乙稀纏繞墊片 |
升降式止回閥技術參數
|
公稱壓力 |
殼體材料 |
試驗壓力(Mpa) |
|
PN（MPa） |
304 |
ZGCr5Mo(C5) |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
強度試驗 |
液體密封 |
|
1.6 |
H41H-16P |
H41Y-16I |
H41W-16P |
H41W-16R |
2.4 |
1.8 |
|
2.5 |
H41H-25P |
H41Y-25I |
H41W-25P |
H41W-25R |
3.8 |
2.8 |
|
4.0 |
H41H-40P |
H41Y-40I |
H41W-40P |
H41W-40R |
6.0 |
4.4 |
|
6.4 |
H41H-64P |
H41Y-64I |
H41W-64P |
H41W-64R |
9.6 |
7.1 |
|
10.0 |
H41H-100P |
H41Y-100I |
H41W-100P |
H41W-100R |
15.0 |
11.0 |
|
適用溫度 |
-40-200℃ |
≤550℃ |
-40-200℃ |
-40-200℃ |
超出溫度范圍，請訂貨時注明 |
|
適用介質 |
水、蒸氣、油品、硝酸等 |
硝酸等 |
醋酸等 |

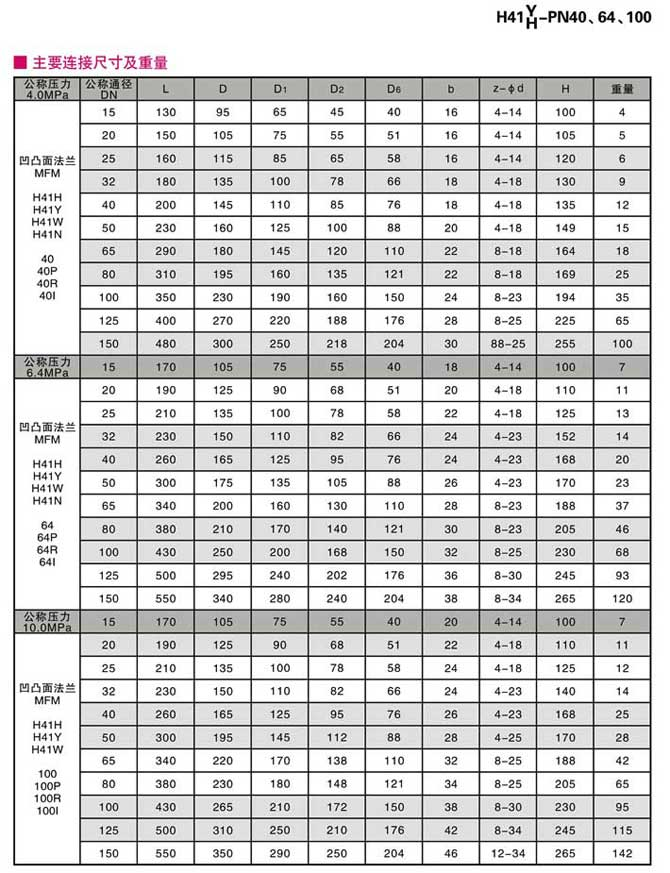

降式止回閥,不銹鋼升降式止回閥尺寸結構圖:
