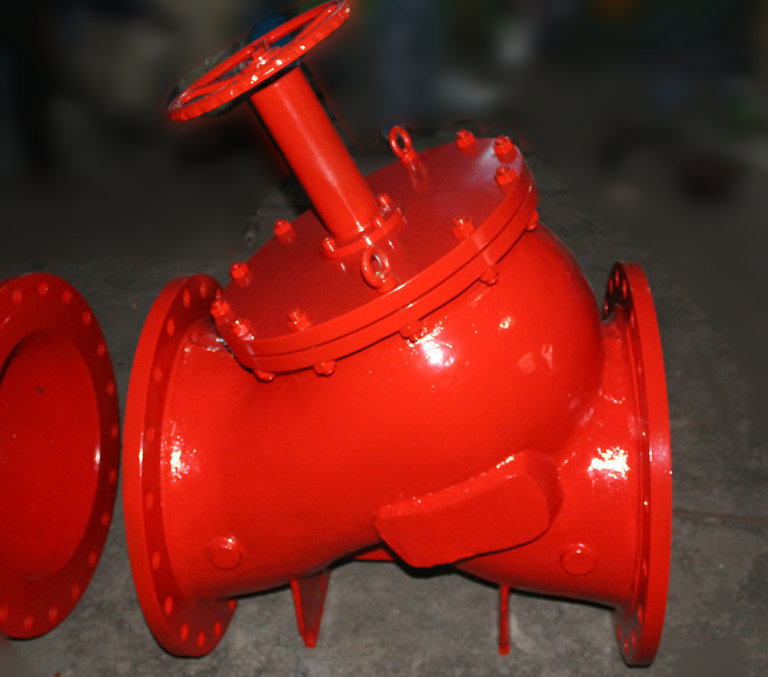

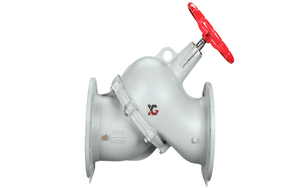

多功能止回閥功能產品介紹：
JLH型多功能三合一止回閥它包括閥體內設閥座、閥桿、彈簧、閥瓣、導套等零件組成。此閥具有截至、止回、節流三種功能。主要用于水泵出口或其它防止液體倒流的管道，可有效的防止普通止回閥液體倒流時產生的水錘沖擊和噪音，是止回閥的更新?lián)Q代產品。 安裝了加速關閉彈簧，利用快關原理防止水錘的產生，防止介質倒流，達到靜音關閉；裝有開度指示器，通過調節開度，可以調節水泵的輸出量；關閉閥桿，可起到截止閥的作用。

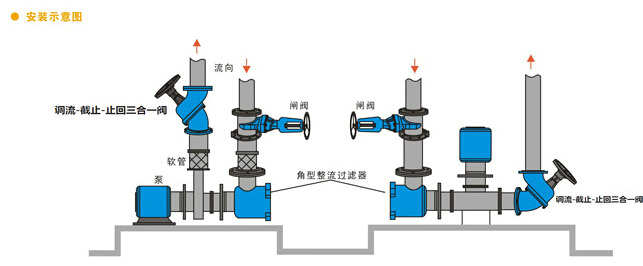

多功能止回閥,三合一多功能止回閥安裝與調節：
1.安裝時要注意閥體外水流指示，按水流方向安裝，垂直、水平安裝均可。
2.調節閥桿的開度，可改變流量大大小，開度的大小可以開度指示器上顯示出來。
3.順時針旋緊閥桿，可截斷介質，起到截止閥的作用。
一、多功能止回閥,三合一多功能止回閥功能
1、即使泵出口壓力小也可以抬起閥辯。并使流體通過，(0 04～0 07kgf／cm2開始工作)。
2、l因停止運轉而使流體的流動一性被削弱時．閥瓣受彈簧作用．而關閉閥，這樣完全可以防止一般止回閥因逆流而產生的水擊。
3、三臺一止回閥，園其密封墊是由合成橡膠制作的，因而可以吸收關閉閥擗時所產生的沖擊，并且完全密封。
二、(截止閥)功能
利用閥桿向下推閥瓣．貼緊閥座，完全阻止流體。一般閘閥是由金屬接觸，因而不可能形成完全密封，而三合一止回閥．則由于其閥瓣是由橡膠制成的，因而能完全密封。
三、調流平衡閥功能
通過用手上下調節桿調節盤的開度，可以調節流體的流量，利用指示器，可以觀察閥瓣的開閉狀態，
多功能止回閥,三合一多功能止回閥產品特點：
1、用一個閥門 , 可以圓滿地完成三種功能：無水錘止回閥、截止閥、調流平衡閥。
2、泵停止運轉時，彈簧力先合上閥瓣，因而防止水錘。
3、通過調節開度，可以調節泵的輸出量。
4、裝有指示器，可以用眼睛確認閥門的開啟度。
5、密封墊用丁腈橡膠制作，因而根本不會泄漏，可以吸收沖力。
6、彈簧是用不銹鋼制作，耐蝕性。
7、可節約水量的設備材料和費用，縮小安裝空間。
8、由于形狀和結構等成流線型，因而壓降很小。
9、由于起到旁道作用，所以其有回收出口側管道內水的功能，而且在進口側出現真空時，補充引水。
10、水平管道，垂直管道上均可安裝。
多功能止回閥,三合一多功能止回閥執行標準
設計與制造參照：CJ/T167-2002的規定
閥門的結構長度按企業標準和客戶要求
鐵制法蘭按GB/T17241.6-1998標準
鋼制法蘭按GB/T9113-2010標準
閥門實驗標準按GB13927-2008的規定
閥門壓力溫度等級標準按GB/T1224的規定
多功能止回閥,三合一多功能止回閥主要外形尺寸
|
DN |
L |
H |
D |
D1 |
D2 |
|
1.0MPa |
1.6MPa |
2.5MPa |
1.0MPa |
1.6MPa |
2.5MPa |
1.0MPa |
1.6MPa |
2.5MPa |
|
50 |
205 |
|
293 |
165 |
165 |
165 |
125 |
125 |
125 |
4-18 |
4-18 |
4-18 |
|
65 |
215 |
|
328 |
185 |
185 |
185 |
145 |
145 |
145 |
4-18 |
4-18 |
8-18 |
|
80 |
250 |
|
364 |
200 |
200 |
200 |
160 |
160 |
160 |
8-18 |
8-18 |
8-18 |
|
100 |
320 |
|
418 |
220 |
220 |
235 |
180 |
180 |
190 |
8-18 |
8-18 |
8-22 |
|
125 |
365 |
|
481 |
250 |
250 |
270 |
210 |
210 |
220 |
8-18 |
8-18 |
8-22 |
|
150 |
415 |
380 |
543 |
285 |
285 |
300 |
240 |
240 |
250 |
8-22 |
8-22 |
8-26 |
|
200 |
500 |
450 |
673 |
340 |
340 |
360 |
295 |
295 |
310 |
8-22 |
12-22 |
8-26 |
|
250 |
600 |
540 |
792 |
395 |
405 |
425 |
350 |
355 |
370 |
12-22 |
12-26 |
12-26 |
|
300 |
680 |
600 |
927 |
445 |
460 |
485 |
400 |
410 |
430 |
12-22 |
12-26 |
12-30 |
|
350 |
780 |
635 |
957 |
505 |
520 |
555 |
460 |
470 |
490 |
16-22 |
16-26 |
16-33 |
|
400 |
860 |
700 |
1188 |
565 |
580 |
620 |
515 |
525 |
550 |
16-26 |
16-30 |
16-36 |
|
450 |
920 |
780 |
1218 |
615 |
640 |
670 |
565 |
585 |
600 |
20-26 |
20-30 |
20-36 |
|
500 |
980 |
810 |
1256 |
670 |
715 |
730 |
620 |
650 |
660 |
20-26 |
20-33 |
20-36 |
|
600 |
1100 |
900 |
1600 |
780 |
840 |
|
725 |
770 |
|
20-30 |
20-36 |
|
|
700 |
1450 |
980 |
1750 |
895 |
910 |
|
840 |
840 |
|
24-30 |
24-36 |
|
|
800 |
1650 |
1120 |
1900 |
1015 |
1025 |
|
950 |
950 |
|
24-33 |
24-39 |
|
|
900 |
1800 |
1220 |
2100 |
1115 |
|
|
1050 |
|
|
28-33 |
|
|
|
1000 |
2000 |
1320 |
2400 |
1230 |
|
|
1160 |
|
|
28-36 |
|
|
多功能止回閥,三合一多功能止回閥參數尺寸圖:
