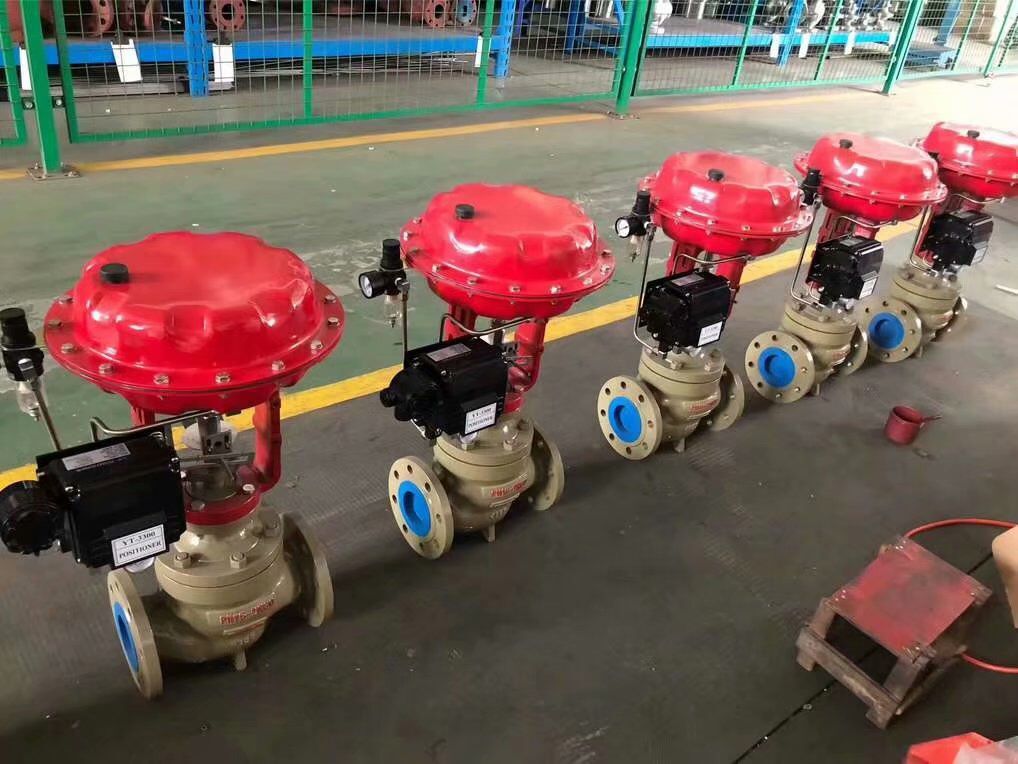

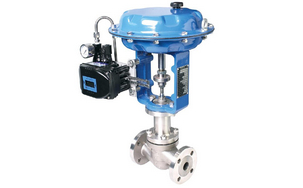

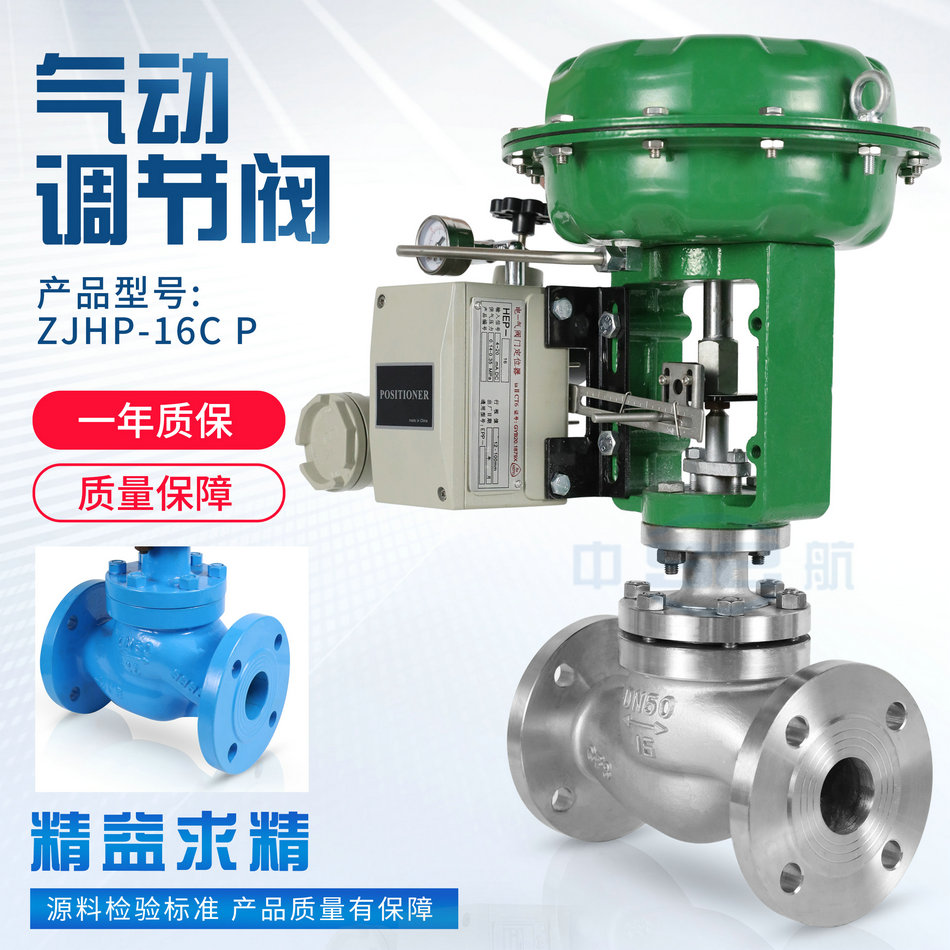

氣動單座調節閥,ZJHP,ZJHM氣動單座調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座調節機構組成。閥體為直通單座無底蓋上導向結構，閥芯為柱塞型結構，與普通單座閥相比，有體積小，重量輕，流量大等特點。適用與流量大，泄漏量要求嚴格的場合。氣動單座調節閥,ZJHP,ZJHM氣動單座調節閥主要技術參數
|
調節機構主要技術參數 |
|
公稱通徑 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
閥座直徑 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
額定流量
系數KV |
直徑 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
公稱壓力MPA |
0.6，1.6；4.0；6.4 |
|
|
流量特性 |
直線、等百分比 |
|
介質溫度℃ |
-20～200（常溫);-40~450(中溫） |
|
法蘭尺寸 |
鑄鐵法蘭尺寸按JB78-59,鑄鋼法蘭尺寸按JB79-59 |
|
法蘭型式 |
法蘭密封面型式按JB77-59,其中鑄鐵法蘭按光滑式，鑄鋼法蘭按凹式 |
|
閥體材質 |
PN |
0.6,1.6 |
HT200 |
|
MAP |
4.0,6.4 |
ZG270-500;ZG1CR18Ni9Ti,ZG0CR18Ni12Mo2Ti |
|
上閥蓋型式 |
普通式（常溫式）；熱片式（中溫式） |
|
可調比 |
50：1 |
|
執行機構主要技術參數 |
|
型號 |
ZHA(B)-22 |
ZHA(B)-23 |
ZHA(B)-34 |
ZHA(B)-45 |
|
有效面積CM2 |
350 |
350 |
560 |
900 |
|
行程MM |
16 |
25 |
40 |
60 |
|
彈簧范圍MPA |
0.02~0.10;0.04~0.20;0.08~~0.24;0.02~0.60;0.06~0.10 |
主要零部件
|
氣動單座調節閥,ZJHP,ZJHM氣動單座調節閥主要零件材料及推薦使用溫度范圍 |
|
零件名稱 |
零件材料 |
溫度范圍 |
|
閥體 |
HT200 |
-20～+200 |
|
ZG270-500 |
-40～+400 |
|
上閥蓋 |
ZG1CR18Ni9Ti |
-250～+550 |
|
ZG0Cr18Ni12MO2Ti |
-40～+600 |
|
閥芯、閥座、波紋管 |
1CR18Ni9 |
-250～+550 |
|
0Cr18Ni12MO2Ti |
-250～+550 |
|
填料 |
F4 |
-40～+200 |
|
膜片 |
NBR夾增滌淪物 |
|
|
壓縮彈簧 |
60Si12Mn |
|
|
膜蓋 |
A3 |
|
|
許用介質壓力和工作溫度關系 |
|
閥體材料 |
公稱壓力
MPA |
介質工作溫度℃ |
|
<120 |
<200 |
<250 |
<300 |
<350 |
<400 |
<425 |
<435 |
<450 |
| 工作壓力MPA |
|
HT200 |
0.6 |
0.6 |
0.55 |
0.5 |
|
|
|
|
|
|
|
1.6 |
1.6 |
1.5 |
1.4 |
|
|
|
|
|
|
|
ZG270-500 |
0.6 |
|
0.6 |
0.56 |
0.5 |
0.45 |
0.4 |
0.36 |
0.32 |
0.3 |
|
ZG1CR18Ni9Ti |
1.6 |
|
1.6 |
1.4 |
1.25 |
1.1 |
1 |
0.9 |
0.8 |
0.75 |
|
ZG0Cr18Ni12MO2Ti |
4 |
|
4 |
3.6 |
3.2 |
2.8 |
2.5 |
2.2 |
2 |
1.9 |
|
6.4 |
|
6.4 |
5.6 |
5 |
4.5 |
4 |
3.6 |
3.2 |
3 |
氣動單座調節閥,ZJHP,ZJHM氣動單座調節閥性能參數
|
主要技術性能指標 |
|
項目 |
指標值 |
|
基本誤差% |
不帶定位器 |
±5.0 |
|
帶定位器 |
±1.0 |
|
回差% |
不帶定位器 |
3.0 |
|
帶定位器 |
1.0 |
|
死區% |
不帶定位器 |
3.0 |
|
帶定位器 |
0.4 |
|
額定行程偏差% |
±2.5 |
|
項目 |
指標值 |
始
終
點
偏
差
% |
氣關 |
不帶定位器 |
始點 |
±5.0 |
|
終點 |
±2.5 |
|
帶定位器 |
始點 |
±1.0 |
|
終點 |
±1.0 |
|
氣開 |
不帶定位器 |
始點 |
±2.5 |
|
終點 |
±5.0 |
|
帶定位器 |
始點 |
±1.0 |
|
終點 |
±1.0 |
|
允計泄漏量1/h |
單座式 |
1*10-4*閥定額定容量 |
|
單座式 |
1*10-3*閥定額定容量 |
|
允許壓差 |
|
類別 |
單座式 |
套筒式 |
|
彈簧范圍MPA |
0.2～0.10 |
0.04-0.2 |
0.2～0.10 |
0.04-0.2 |
|
氣源壓力MPA |
0.14 |
0.25 |
0.4 |
0.14 |
0.25 |
0.4 |
|
公稱直徑 |
閥座直徑 |
氣關 |
氣開 |
氣關 |
氣開 |
氣關 |
氣開 |
氣關 |
氣開 |
氣關 |
氣開 |
氣關 |
氣開 |
|
20 |
10 |
6.4 |
4.46 |
6.4 |
6.4 |
6.4 |
6.4 |
|
|
|
|
|
|
|
12 |
6.4 |
3.09 |
6.4 |
6.4 |
6.4 |
6.4 |
|
|
|
|
|
|
|
15 |
5.94 |
1.98 |
6.4 |
5.94 |
6.4 |
6.4 |
|
|
|
|
|
|
|
20 |
3.34 |
1.11 |
6.4 |
3.34 |
6.4 |
6.4 |
|
|
|
|
|
|
|
25 |
25 |
2.14 |
0.71 |
6.4 |
2.14 |
6.4 |
4.99 |
3 |
1.5 |
6.4 |
4.5 |
6.4 |
6.4 |
|
40 |
32 |
1.31 |
0.44 |
6.09 |
1.37 |
6.4 |
3.05 |
2.25 |
1.13 |
6.4 |
3.38 |
6.4 |
6.4 |
|
40 |
0.84 |
0.28 |
3.9 |
0.84 |
5.26 |
1.95 |
|
50 |
50 |
0.53 |
0.18 |
2.5 |
0.53 |
3.39 |
1.25 |
1.95 |
1.18 |
6.4 |
3.54 |
6.4 |
6.4 |
|
65 |
65 |
0.51 |
0.17 |
2.36 |
0.51 |
3.21 |
1.18 |
2.36 |
1.02 |
6.4 |
3.06 |
6.4 |
6.4 |
|
80 |
80 |
0.33 |
0.11 |
1.56 |
0.33 |
2.12 |
0.78 |
2.04 |
0.84 |
6.4 |
2.51 |
6.4 |
5.85 |
|
100 |
100 |
0.21 |
0.07 |
1 |
0.21 |
1.35 |
0.5 |
1.67 |
|
6.4 |
|
6.4 |
|
|
150 |
125 |
0.22 |
0.07 |
1.02 |
0.22 |
1.39 |
0.51 |
1.41 |
0.71 |
6.4 |
2.12 |
6.4 |
4.94 |
|
150 |
0.15 |
0.05 |
0.71 |
0.15 |
0.97 |
0.35 |
|
200 |
200 |
0.08 |
0.028 |
0.4 |
0.08 |
0.54 |
0.2 |
1.41 |
0.57 |
6.4 |
1.71 |
6.4 |
4 |
氣動單座調節閥,ZJHP,ZJHM氣動單座調節閥外形尺寸
|
外形尺寸 |
|
公稱通徑 |
D |
L |
H |
H1 |
PN6
PN16 |
PN40 |
PN64 |
常溫 |
中溫 |
PN6
|
PN16
|
PN40 |
PN64 |
|
20 |
285 |
187 |
194 |
206 |
640 |
790 |
45 |
52.5 |
52.5 |
62.5 |
|
25 |
184 |
197 |
210 |
640 |
790 |
50 |
57.5 |
57.5 |
67.5 |
|
40 |
222 |
235 |
251 |
730 |
895 |
65 |
72.5 |
72.5 |
82.5 |
|
50 |
254 |
267 |
286 |
740 |
910 |
70 |
80 |
80 |
87.5 |
|
65 |
360 |
276 |
292 |
311 |
885 |
1065 |
80 |
90 |
90 |
100 |
|
80 |
298 |
317 |
337 |
900 |
1085 |
92.5 |
97.5 |
97.5 |
105 |
|
100 |
352 |
368 |
394 |
945 |
1155 |
102.5 |
107.5 |
115 |
125 |
|
150 |
470 |
451 |
473 |
508 |
1245 |
1395 |
130 |
140 |
150 |
170 |
|
200 |
600 |
600 |
650 |
1560 |
1820 |
157.5 |
167.5 |
187.6 |
202.5 |
◆ 閥體作用方式
氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
◆ 附件
定位器（HEP型、YT1000型）、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
訂貨須知:
1.產品型號與名稱
2.公稱通徑(DN)
3.公稱壓力(PN)
4.額定流量系數KV
5.閥體和閥內組件材料
6.固定流量特性
7.適用溫度和介質
8.整機作用方式(電開、電關)及輸入信號
9.是否帶附件(操作器、伺服放大器等)
10.其他特殊要求
