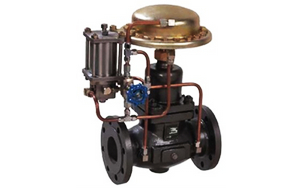

自力式流量調節閥,V130D05,自力式流量調節閥是一種無需外加驅動能源，依靠被調介質自身的壓力為動力源及其介質壓力支化，按設定值進行自動調節的節能型控制裝置。它集檢測、控制、執行諸多功能于一閥，自成一個獨立的儀表控側系統。
該產品由低流阻單座（套筒）閥體、壓力平衡件、指揮器及執行機構組成。是符含標準的閥門產品，

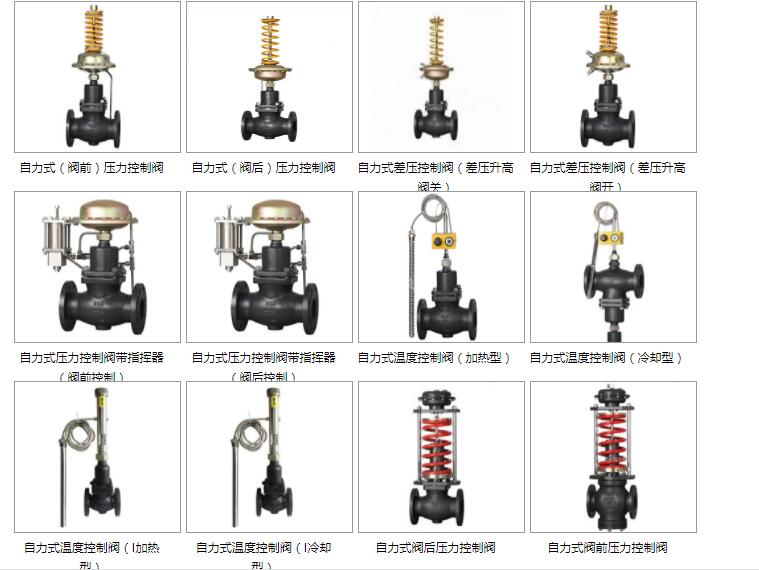

30D01自力式（閥后）壓力控制閥和30D02自力式（閥前）壓力控制閥由控制閥門、執行器和一個設定壓力的彈簧組成。適用于非腐蝕性的液體、氣體和蒸汽，在系統管道中起閥后壓力控制的作用，當閥后壓力升高時，控制閥關閉。
自力式差壓控制閥（差壓升高閥關）（差壓升高閥開）
自力式壓力控制閥帶指揮器（閥前控制）
自力式壓力控制閥帶指揮器（閥后控制）
30T01Y/30T01R 自力式溫度控制閥（加熱型）
30T02Y/30T02R 自力式溫度控制閥（冷卻型）
03W01自力式微壓控制閥。可廣泛應用于介質壓力不大于1.4Mpa工作溫度不大于120℃（或150℃），調壓范圍在0.14-7.2KPa無腐蝕性的氣體介質的閥后壓力（毫米水柱級），廣泛適用于各種油品、化學品、液體儲罐的氮封系統中。
自力式流量調節閥其特點有：
1、無需外加驅動能源的節能型自控系統．設備費用低；
2、結構簡單．維護工作量�。�
3、設定點可調且范圍寬．便于用戶在設定范圍內連續調整流量；
4、指揮操作型直接作用型動態響應快。jing度高，可調比大；
5、閥內采用壓力平衡機構，使調節閥反應靈敏、允許壓差大。
自力式流量調節閥型號
流量調節閥：V130D05(硬密封) V131D05(軟密封)
【產品特點】
1、無需外加驅動能源的節能型自控系統．設備費用低；
2、結構簡單．維護工作量��；
3、設定點可調且范圍寬．便于用戶在設定范圍內連續調整流量；
4、指揮操作型較直接作用型動態響應快，可調比大；
5、閥內采用壓力平衡機構，使調節閥反應靈敏、允許壓差大。
【技術參數】
閥內件特點：
1、內置波紋管，有壓力平衡結構，靈敏度高
2、結構緊湊，性能可靠，免于維護
3、采用標準模塊化設計
4、通過組合件，可以進行多項組合控制
閥體類型： 直通式
閥蓋形式： 標準型
散熱型
流量特性： 快開
口徑范圍： DN15-300(1/2”-12”)
壓力等級： PN1.6、4.0Mpa（ANSI 150、300LB）
泄漏等級： ASME B16.104 Ⅴ（軟密封）
ASME B16.104 Ⅳ（硬密封）
管道連接方式： 法蘭式
設定值偏差： ±4%
適用溫度范圍： -30° ～ 350°
執行機構類型： 薄膜式執行機構（自力式）
活塞式執行機構（自力式）
自力式流量調節閥性能指標
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
額定流量系數Kvs |
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
320 |
400 |
|
有效壓力下流量（m3/h） |
0.02MPa |
1.5 |
2.5 |
3.5 |
5.5 |
9.0 |
14 |
22 |
36 |
55 |
70 |
125 |
180 |
250 |
|
0.05 MPa |
2.5 |
3.5 |
5.5 |
9.0 |
12 |
22 |
36 |
55 |
85 |
110 |
180 |
- |
- |
|
噪音衡量系數Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
| 允許壓差△P(MPa) |
PN16 |
1.6 |
1.5 |
1.2 |
1.0 |
|
PN40 |
2.0 |
|
公稱壓力MPa |
1.6；4.0 |
|
控制精度 |
±4% |
|
泄露率 |
硬密封：4x10*-4閥額定容量；軟密封：≤40氣泡/分鐘 |
| 工作溫度 ℃ |
軟密封≤140 |
|
硬密封配隔離罐≤200 |
配隔離罐加長件≤200 |
|
壓力平衡元件 |
波紋管 |
滾動膜片 |
|
閥體材質 |
WCB,CF8,CF3 |
|
閥芯材質 |
不銹鋼,軟密封為不銹鋼鑲嵌橡膠圈 |
| 工作壓力 |
4.0MPa |
注：
1、液體＞140℃、氣體＞80 ℃時閥倒裝；
2、Z值：噪音衡量系數，該值用來衡量噪音大小，具體計算請咨詢雄工閥門工程師
【執行機構技術參數】
自力式流量調節閥執行機構參數
|
有效面積（cm2） |
250 |
630 |
|
有效壓力(MPa) |
0.02；0.05 |
|
允許上下膜室之間壓差(MPa) |
0.4 |
0.15 |
|
材質 |
膜蓋:鋼板鍍鋅；膜片:EPDM或FKM夾纖維 |
|
控制管線、接頭 |
銅管或鋼管 |
【連接尺寸】
自力式流量調節閥外形尺寸
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
|
B |
121 |
212 |
238 |
238 |
240 |
240 |
275 |
275 |
380 |
380 |
295 |
325 |
372 |
|
R |
263 |
380 |
|
H |
150 |
520 |

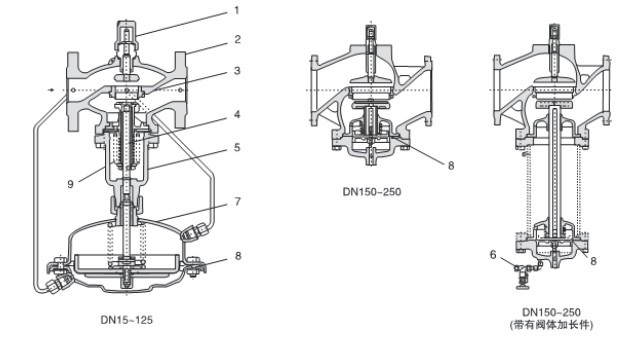

【自力式流量調節閥結構圖片】
|
結構簡圖 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
|
閥體 |
閥座 |
閥桿 |
閥前壓力
P1導壓管 |
平衡波
紋管 |
行程
顯示器 |
膜片 |
彈簧 |
操作壓力
Ps導壓管 |
閥后壓力
P2導壓管 |
指揮器 |
指揮閥芯 |
彈簧 |
波紋管 |
調節螺釘 |
可調針閥 |
型號編制說明
|
XG |
|
-300 |
|
-ZY |
|
-D01 |
|
-C1 |
|
-15 |
|
>1.雄工牌 |
|
>2.系列型號 |
|
>3.控制形式 |
|
>4.作用方式 |
|
>5.連接方式 |
|
>6.公稱通徑 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-16 |
|
-P4 |
|
-Y |
|
-W1 |
|
-B1 |
|
-K |
|
>7.公稱壓力 |
|
>8.閥體材質 |
|
>9.密封材質 |
|
>10.介質溫度 |
|
>11.附件選項 |
|
>12.流量特性 |
|
1代號 |
|
|
4代號 |
作用方式 |
|
5代號 |
連接方式 |
|
XG |
雄工牌 |
|
D01 |
閥后穩定 |
|
C1 |
內螺紋 |
|
|
|
|
D02 |
閥前泄壓 |
|
C2 |
法蘭 |
|
|
|
|
D03 |
差壓上升閥關 |
|
...... |
...... |
|
|
|
D04 |
差壓上升閥開 |
|
|
|
|
2代號 |
系列型號 |
|
D12 |
指揮器閥后 |
|
|
|
|
300 |
自力式調節閥 |
|
D13 |
指揮器閥前 |
|
其他連接方式可根據客戶要求設計制作 |
|
|
|
|
L01 |
流量調節 |
|
|
|
|
|
|
|
T01 |
溫度（加熱型） |
|
6代號 |
公稱通徑 |
|
|
|
|
T02 |
溫度（冷卻型） |
|
15 |
15mm |
|
3代號 |
控制形式 |
|
W01 |
微壓型 |
|
20 |
20mm |
|
ZY |
自力式壓力 |
|
W02 |
雙膜片微壓型 |
|
25 |
25mm |
|
ZC |
自力式壓差 |
|
P/N/M |
壓力調節 |
|
32 |
32mm |
|
ZL |
自力式流量 |
|
...... |
...... |
|
40 |
40mm |
|
ZW |
自力式溫度 |
|
|
|
|
50 |
50mm |
|
ZZ |
自力式組合 |
|
|
|
|
...... |
...... |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7代號 |
公稱壓力 |
|
9代號 |
密封形式 |
|
11代號 |
附件選項 |
|
16 |
16bar |
|
Y |
硬密封 |
|
B1 |
指揮器 |
|
40 |
40bar |
|
R |
軟密封 |
|
B2 |
冷卻罐 |
|
64 |
64bar |
|
|
|
|
B3 |
散熱片 |
|
...... |
...... |
|
|
|
|
B4 |
冷卻罐+散熱片 |
|
|
|
|
|
|
|
B5 |
加長件 |
|
|
|
|
|
|
|
B6 |
組合件 |
|
其他特殊壓力可根據客戶要求制作 |
|
|
|
|
B7 |
行程顯示器 |
|
8代號 |
閥體材質 |
|
|
|
|
B8 |
手操機構 |
|
Q |
鑄鐵HT200 |
|
10代號 |
介質溫度 |
|
...... |
...... |
|
C |
鑄鋼WCB |
|
W1 |
≤150℃ |
|
|
|
|
P4 |
不銹鋼304 |
|
W2 |
≤200℃ |
|
|
|
|
P6 |
不銹鋼316L |
|
W3 |
≤350℃* |
|
|
|
|
...... |
....... |
|
|
|
|
12代號 |
流量特性 |
|
|
|
|
|
|
|
K |
快開 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
其它特殊閥體材質可定做 |
|
*表示僅當介質為蒸汽有效且閥體需選用PN40 |
|
|
