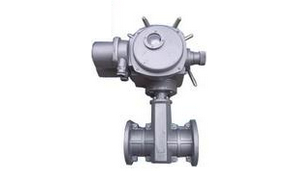

電動管夾閥產品介紹：
以交流220V電源為動力，接受標準電信號4-20mA控制閥門的開啟度，達到對管道系統工藝流量、壓力、液位等參數的自動控制。有由上下鋁合金閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。當順轉手輪時，使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉，反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作，另因橡膠管套或承力小，所以在開閉時，操作人員旋轉輪時只要感到適量抵觸，均達到開閉極點。切勿盡力多人補助，禁用其他工具開閉。
GJ941X電動管夾閥性能：
又名電動夾管閥，電動膠管閥由上下鑄鐵、鋁合金、不銹鋼閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。當順轉手輪時，使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉，反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作，另因橡膠管套或承力小，所以在開閉時，操作人員旋轉輪時只要感到適量抵觸，均達到開閉點。切勿盡力多人補助，禁用其他工具開閉。
電動管夾閥,GJ941X-6L電動管夾閥性能規范
|
適用溫度 |
適用介質 |
|
≤85℃ |
礦漿、磨料、干濕型粉塵類 |
電動管夾閥,GJ941X-6L電動管夾閥主要零件材料
|
名稱 |
材料 |
|
閥體 |
鋁合金、鑄鐵、鑄鋼 |
|
套管 |
橡膠 |
|
閥桿 |
鑄銅、碳鋼 |
|
壓桿 |
球墨鑄鐵 |
|
電動頭 |
組合件 |
|
托架 |
球墨鑄鐵 |
電動管夾閥,GJ941X-6L電動管夾閥主要外形尺寸
|
公稱 |
公稱 |
工作 |
L |
L1 |
L0 |
D |
D1 |
Z-Φ |
H |
電動裝置 |
|
通徑 |
壓力 |
壓力 |
型號 |
A |
B |
D0 |
kw |
|
（DN） |
（MPa） |
（MPa） |
|
25 |
0.6 |
0.6 |
160 |
124 |
31 |
115 |
85 |
4-14 |
|
ZA5-14 |
443 |
133 |
|
0.12 |
|
32 |
165 |
145 |
40 |
*140 |
100 |
4-18 |
|
|
|
|
|
|
|
40 |
190 |
157 |
50 |
*150 |
110 |
4-18 |
|
|
|
|
|
|
|
50 |
210 |
160 |
60 |
160 |
125 |
4-18 |
|
ZA10-18 |
552 |
425 |
|
0.25 |
|
65 |
250 |
199 |
74 |
180 |
145 |
4-18 |
|
ZA15-15 |
552 |
425 |
305 |
0.37 |
|
80 |
300 |
222 |
88 |
195 |
160 |
4-18 |
|
ZA30-18 |
552 |
425 |
305 |
0.75 |
|
100 |
350 |
250 |
106 |
215 |
180 |
8-18 |
|
ZA30-18 |
552 |
425 |
305 |
0.75 |
|
125 |
430 |
318 |
134 |
245 |
210 |
8-18 |
|
|
|
|
305 |
|
|
150 |
500 |
350 |
158 |
280 |
240 |
8-23 |
1000 |
|
|
|
|
|
|
200 |
0.4 |
0.4 |
650 |
446 |
206 |
335 |
295 |
8-23 |
1174 |
ZA14-18 |
766 |
390 |
305 |
1.1 |
|
250 |
800 |
516 |
256 |
*395 |
350 |
12-23 |
|
|
|
|
|
|
|
300 |
950 |
562 |
304 |
*445 |
400 |
12-23 |
|
|
|
|
|
|
|
采用標準設計與制造：Q/JBGN02 結構長度：Q/JBGN02 法蘭連接尺寸：JB78（PN1.0MPa） |

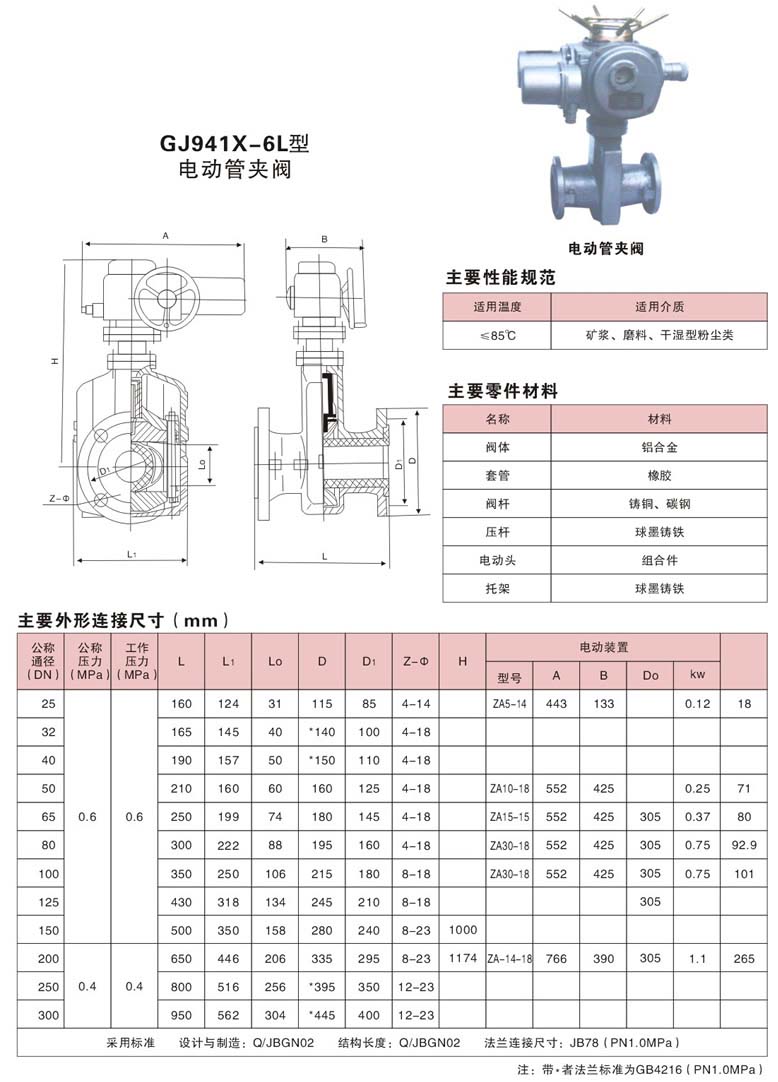

電動管夾閥,GJ941X-6L電動管夾閥尺寸結構圖:
