手動盲板閥

更新時間:2024/11/20

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,手動盲板閥售前、售中、售后專業服務。

  產品名稱: 手動盲板閥   產品型號: F43CX
  驅動方式: 手動,電動,氣動,液動   連接形式: 法蘭
  結構形式: 扇形   密封結構: 軟密封
  壓力范圍: 0.05MPa-0.25MPa   公稱通徑: DN100-2000
  常用材質: 鑄鋼   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

手動盲板閥,F43CX手動眼鏡閥該系列扇形眼鏡閥與其他在管路中做絕對切斷的閥門設備相比,結構新穎、重量輕、體積小、操作方便、動作迅速、切斷氣體性能可靠的特點。
手動盲板閥,F43CX手動眼鏡閥產品概述:
本系列扇形眼鏡閥又稱盲板閥、翻板閥、扇形閥,系GB6222《工業企業煤氣安全規程》要求的可靠切斷氣體介質的設備。廣泛應用于工礦企業、市政、環保等行業的氣體介質管理系統中,尤其適用于有害、有毒、易燃?xì)怏w的絕對切斷。亦適宜做管道終端的盲板,以縮短檢修時間或方便連接管路。
該系列扇形眼鏡閥與其他在管路中做切斷的閥門設備相比,結構新穎、重量輕、體積小、操作方便、動作迅速、切斷氣體性能可靠的特點。
手動盲板閥廠家產品特點及工作原理:

F43X手動扇形眼鏡閥由左閥體、右閥體、中閥體、連接螺桿(三根)組成。用扳手旋轉連接螺桿,使左右閥體完成夾緊和松開動作,利用閘板上盲板和通孔板的位置變換達到啟閉目的。本閥結構簡單,重量輕,性能可靠,操作方便等特點。本閥為短結構系列,橡膠密封圈分別安裝在左、右閥體上。
手動盲板閥,F43CX手動眼鏡閥主要性能指標:

公稱壓力MPa
0.25
0.15
0.10
0.05
密封試驗壓力MPa
0.275
0.165
0.11
0.055
強度試驗壓力MPa
0.40
0.225
0.15
0.075
適用溫度℃
丁腈橡膠
硅橡膠
氟橡膠
<120
<250
<300
適用介質
煤氣等有毒、有害、易燃?xì)怏w
采用標準
連接法蘭尺寸符合JB/T81-94標準,檢測方法符合GB/T13927-92標準
主要零部件材料
閥體、閘板為碳鋼;連接軸、伸縮器為碳鋼或不銹鋼;密封圈為橡膠

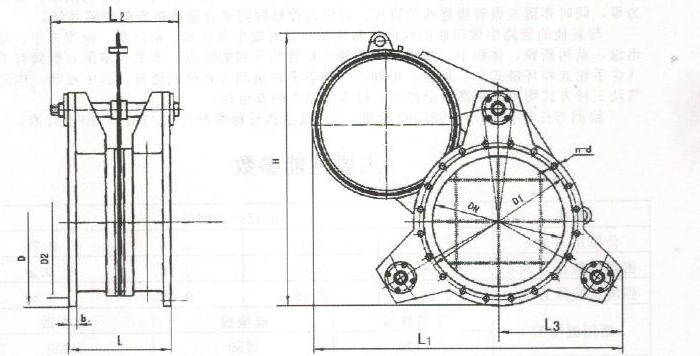

手動盲板閥,F43CX手動眼鏡閥主要外形連接尺

手動盲板閥,F43CX手動眼鏡閥主要外形連接尺寸

DN

D

D1

b

n-φd

短系列 L

100

210

170

12

4-φ18

210

150

265

225

14

8-φ18

210

200

320

280

14

8-φ18

230

250

375

335

14

12-φ18

250

300

440

395

16

12-φ22

270

350

490

445

16

12-φ22

290

400

540

495

16

16-φ22

310

450

595

550

20

16-φ22

330

500

645

600

20

20-φ22

350

600

755

705

20

20-φ26

370

700

860

810

20

24-φ26

390

800

975

920

22

24-φ30

410

900

1075

1020

22

24-φ30

430

1000

1175

1120

22

28-φ30

450

1200

1375

1320

22

32-φ30

470

1400

1575

1520

26

36-φ30

490

1500

1675

1620

26

36-φ30

510

1600

1790

1730

26

40-φ30

530

1800

1990

1930

26

44-φ30

550

2000

2190

2130

26

48-φ30

570
