電動盲板閥,F943X電動盲板閥夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位（指標燈顯示），驅動電機動作，帶動閘板作順時針轉動，閘板開啟到位，（指示燈顯示）完成閥門由關閉到開啟的全過程。
F943CX電動扇形盲板閥主要結構特點
1、本閥由閥門本體、驅動裝置，夾緊裝置等組成。
2、閥門本體采用三點式結構，結構緊湊、整體剛性好、重量好。
3、閥體、閥板密封副采用不銹鋼與橡膠組成的柔性密封副，密封可靠，密封圈采用氟橡膠，耐高溫，使用壽命長。
4、夾緊機構采用絲桿螺母式，夾緊、松開動作迅速，自鎖性好。
5、采用防爆型電機，無論在室內還是室外，均能保證閥門安全可靠運作。
6、本盲板閥可現場手動操作，也可遠距離順控。
7、本盲板閥也可單獨設計電氣控制箱操作控制裝置，本機出廠不配電氣控制箱，用戶如需另訂。
電動盲板閥,F943X電動盲板閥作原理
1、由閥開啟到閥關閉：
夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位（指標燈顯示），驅動電機動作，帶動閘板作逆時針轉動到位，閘板關閉到位（指示燈顯示），夾緊電機動作，帶動絲桿作順時針轉動，閥體夾緊到位（指示燈顯示）完成閥門由開啟到關閉的全過程。
2、閥門由關閉到開啟：
夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位（指標燈顯示），驅動電機動作，帶動閘板作順時針轉動，閘板開啟到位，（指示燈顯示）完成閥門由關閉到開啟的全過程。

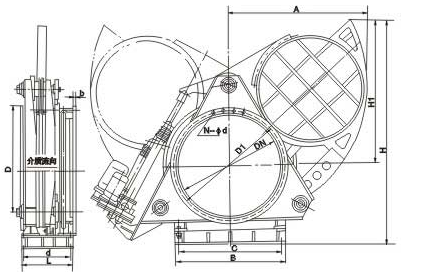

電動盲板閥,F943X電動盲板閥尺寸結構圖：
DN
| D
| D1
| b
| n-φd
| L
|
300
| 440
| 395
| 22
| 12-φ22
| 580
|
350
| 490
| 445
| 24
| 12-φ22
| 580
|
400
| 540
| 495
| 24
| 16-φ22
| 680
|
450
| 595
| 550
| 24
| 16-φ22
| 680
|
500
| 645
| 600
| 24
| 16-φ22
| 680
|
600
| 755
| 705
| 26
| 20-φ26
| 680
|
700
| 860
| 810
| 26
| 24-φ26
| 680
|
800
| 975
| 920
| 26
| 24-φ30
| 680
|
900
| 1075
| 1020
| 26
| 24-φ30
| 710
|
1000
| 1175
| 1120
| 26
| 28-φ30
| 710
|
1100
| 1275
| 1220
| 26
| 28-φ30
| 710
|
1200
| 1375
| 1320
| 26
| 32-φ30
| 730
|
1300
| 1475
| 1420
| 26
| 32-φ30
| 830
|
1400
| 1575
| 1520
| 26
| 36-φ30
| 830
|
1500
| 1675
| 1620
| 26
| 36-φ30
| 830
|
1600
| 1790
| 1730
| 26
| 40-φ30
| 830
|
