電動圓形百葉式調節蝶閥采用鋼板焊接制成，有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。本閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。通風蝶閥廣泛用于治金、師化、電力、建材、礦山等工業管線，對介質氣體氣控制或調節作用。
D941W電動圓形百葉式調節蝶閥特點:
圓形百葉式蝶閥與電動電執行機構配套廣泛應用于建材、治金、礦山、電力等生產過程，能自動控制或手動控制調節管路中介質流量之用。蝶瓣采用百葉多軸體結構，液體均勻，啟閉力均勻，動作靈敏，性能可靠。
D941W電動圓形百葉式調節蝶閥技術參數:
公稱壓力PN |
0.05MPa |
泄漏率 |
≤3% |
適用溫度 |
-30℃～350℃ |
介質流量 |
≤25m/s |
適用介質 |
粉塵、含塵氣體 |
|
|

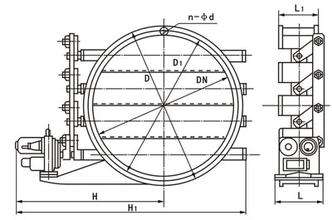

D941W電動圓形百葉式調節蝶閥主要外形連接尺寸圖:
DN |
D1 |
D |
L |
L1 |
H1 |
H |
b |
Z-Фd |
500 |
555 |
600 |
220 |
300 |
900 |
1270 |
8 |
20-18 |
600 |
655 |
700 |
220 |
300 |
950 |
1370 |
10 |
20-18 |
700 |
755 |
800 |
240 |
300 |
1000 |
1470 |
10 |
20-18 |
800 |
870 |
930 |
240 |
365 |
1120 |
1670 |
10 |
24-23 |
900 |
970 |
1030 |
260 |
365 |
1170 |
1740 |
12 |
24-23 |
1000 |
1070 |
1130 |
260 |
365 |
1220 |
1840 |
12 |
28-23 |
1120 |
1190 |
1250 |
280 |
420 |
1430 |
2110 |
12 |
28-23 |
1250 |
1320 |
1380 |
280 |
420 |
1495 |
2240 |
14 |
32-23 |
1400 |
1470 |
1530 |
300 |
420 |
1570 |
2390 |
14 |
36-23 |
1600 |
1670 |
1730 |
320 |
450 |
1745 |
3660 |
14 |
40-23 |
1800 |
1870 |
1930 |
340 |
450 |
1845 |
2860 |
16 |
44-23 |
2000 |
2070 |
2130 |
360 |
450 |
1945 |
3060 |
16 |
48-23 |
2240 |
2310 |
2370 |
380 |
480 |
2095 |
3330 |
18 |
48-23 |
2500 |
2570 |
2630 |
420 |
480 |
2225 |
3590 |
18 |
52-23 |
