電動高壓球閥將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分,整臺閥門沿閥桿中心軸左右對稱,它在管道上主要用于切斷、分配和改變介質流動方向。它的樞軸結構在高壓下準確的球體中心位置,閥門好的操作性能。電動執行器采用一體式結構,輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。

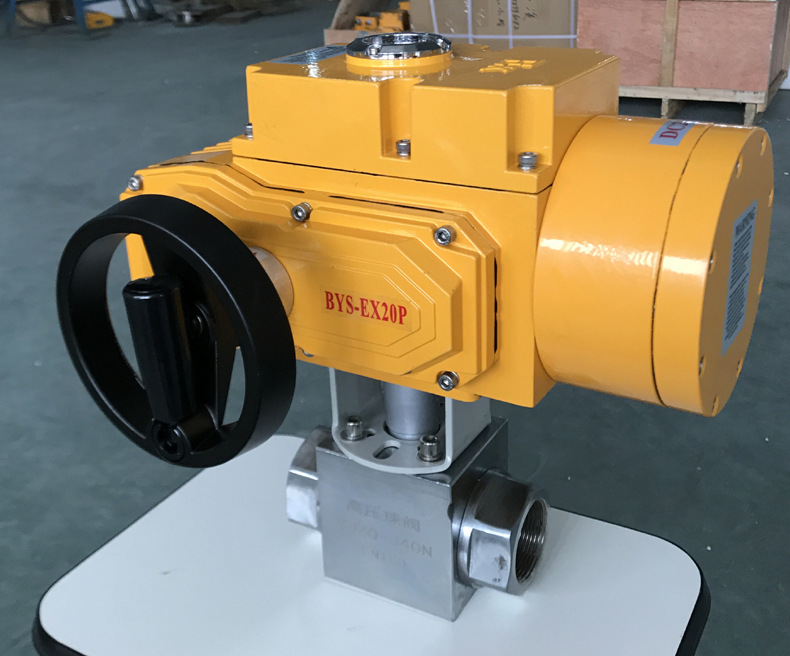

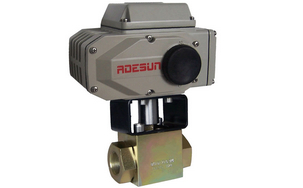

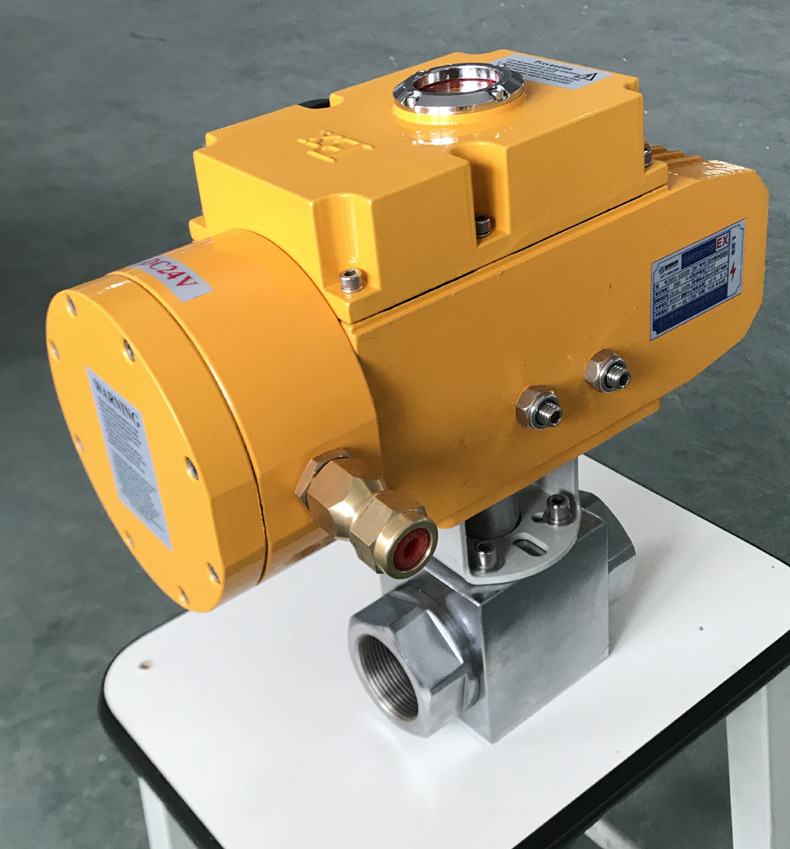

電動高壓球閥實物圖片
閥體形式 | 三段式鍛造閥體 |
公稱壓力 | PN16.0、32.0 MPa;ANSI 150、300、600、900、2500LB |
連接形式 | 法蘭式、焊接式、螺紋式(適用于PN32MPa-50MPa以內) |
密封填料 | V型PTFE填料、柔性石墨填料等 |
閥芯形式 | O型球體閥芯 |
流量特性 | 近似快開特性 |
動作范圍 | 0～90°、0～360° |
泄露量Q | 按GB/T4213-92，小于額定KV0.01% |
基本誤差 | ±1% |
回差 | ±1% |
死區 | ≤1%(可調) |
可調范圍 | 250：1 | 350：1 |
配置執行機構 | 可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構 |
控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
Q911N電動高壓球閥主要零件材料 ： （單位:mm）
零件名稱 |
閥體 |
球體 |
閥桿 |
密封圈 |
Q11N-100C
Q11N-160C
Q11N-320C |
35/45 |
1Cr18 |
1Cr18Ni9Ti |
尼龍 |
Q11N-100P
Q11N-160P
Q11N-320P |
304/1Cr18Ni9Ti |
304/1Cr18Ni9Ti |
Q11N-100R
Q11N-160R
Q11N-320R |
316/1Cr18Ni12Mo2Ti |
316/1Cr18Ni9Ti |
Q911N電動高壓球閥美標主要尺寸： 600Lb、900Lb（采用：ASME、B16.11-1991標準）
口徑 |
d |
L |
L1 |
H |
W |
D |
L3 |
流量 |
總長 |
中段瓣總長 |
中心高度 |
手柄長度 |
半插口 |
有效長度 |
NPT3/8" |
10 |
100 |
60 |
62 |
150 |
1280 |
10 |
NPT1/2" |
14 |
100 |
60 |
65 |
150 |
21.85 |
10 |
NPT3/4" |
19 |
140 |
80 |
74 |
180 |
27.30 |
13 |
NPT1" |
24 |
140 |
80 |
80 |
180 |
34.05 |
13 |
NPT11/4" |
31 |
160 |
90 |
95 |
255 |
42.80 |
13 |
NPT11/2" |
39 |
180 |
100 |
98 |
255 |
48.80 |
13 |
NPT2" |
48 |
200 |
110 |
108 |
255 |
61.35 |
16 |
NPT21/2" |
63 |
- |
- |
- |
- |
74.20 |
16 |
NPT3" |
78 |
- |
- |
- |
- |
90.15 |
16 |
NPT4" |
98 |
- |
- |
- |
- |
115.80 |
19 |
Q911N電動高壓球閥國標主要尺寸： （單位:mm ）
公稱通徑 |
Q11N-100/160、Q11N-100/160P |
Q11N-320、Q11N-320P |
管螺紋 |
尺寸 |
管螺紋 |
尺寸 |
d |
L |
H |
W |
E |
H |
W |
SW |
L |
6 |
1/4 |
11 |
70 |
43 |
108 |
42.5 |
- |
- |
- |
- |
70 |
10 |
3/8 |
11 |
70 |
43 |
108 |
42.5 |
- |
- |
- |
- |
- |
15 |
1/2 |
11 |
85 |
43 |
108 |
42.5 |
1/2 |
68 |
130 |
41 |
85 |
20 |
3/4 |
14 |
95 |
45.5 |
146 |
47.5 |
3/4 |
77 |
180 |
46 |
95 |
25 |
1 |
21 |
105 |
59.5 |
146 |
52.5 |
1 |
82 |
180 |
55 |
105 |
32 |
1 1 /4 |
25 |
120 |
64.5 |
146 |
60 |
1 1 /4 |
115 |
300 |
70 |
120 |
40 |
1 1 /2 |
32 |
130 |
76 |
254 |
65 |
1 1 /2 |
120 |
300 |
80 |
130 |
50 |
2 |
38 |
150 |
81 |
254 |
75 |
2 |
130 |
300 |
100 |
150 |
電動高壓球閥尺寸圖:
