氣動三片式法蘭球閥

更新時間:2024/11/20

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,氣動三片式法蘭球閥售前、售中、售后專業服務。

  產品名稱: 氣動三片式法蘭球閥   產品型號: Q641F
  驅動方式: 氣動   連接形式: 法蘭,螺紋
  結構形式: 三片式   密封結構: 軟密封
  壓力范圍: 1.6MPa-6.4MPa   公稱通徑: DN15-200
  常用材質: 不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

氣動三片式法蘭球閥,氣動三片式高平臺球閥,實現了遠程智能控制。執行器有雙作用式和單作用式(彈簧復位),齒輪齒條傳動,安全可靠;大口徑閥門氣動執行器采用拔叉式傳動,結構合理,輸出扭矩,有雙作用式和單作用式。

執行器型號
GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力
0.4~0.7MPa
氣源接口
G1/4"、G1/8"、G3/8"、G1/2"
環境溫度
-20~+90℃
作用形式
單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)
可配附件
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

1、齒輪式雙活塞,輸出力扭矩,體積小。

2、氣缸選用鋁金材料,重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

☆切斷型附件:?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。

☆氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。

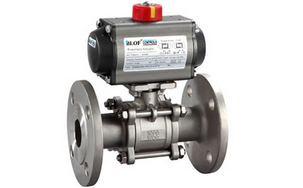

實物圖

氣動三片式法蘭球閥,氣動三片式高平臺球閥主要零件材料

序號NO

零件名稱

材質

不銹鋼

碳鋼

1

螺栓

不銹鋼SS304

碳鋼

2

彈簧墊圈

不銹鋼SS304

不銹鋼SS304

3

螺母

不銹鋼SS304

碳鋼

4

閥蓋

不銹鋼CF8/CF8M

碳鋼WCB

5

閥體

不銹鋼CF8/CF8M

碳鋼WCB

6

不銹鋼CF8

不銹鋼CF8

7

密封圈

PTFE

PTFE

8

閥桿

不銹鋼SS316

不銹鋼SS304

9

填料

PTFE

PTFE

10

壓緊螺母

不銹鋼SS304

不銹鋼SS304

11

彈簧墊圈

不銹鋼SS304

不銹鋼SS304

12

螺母

不銹鋼SS304

不銹鋼SS304

13

手柄

不銹鋼SS304

不銹鋼SS304

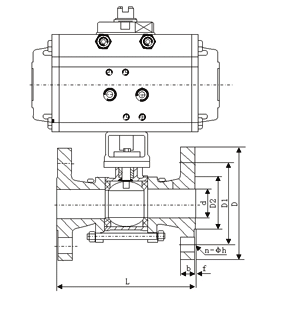

  外形結構圖:



主要尺寸

SIZE

1/2″

3/4″

1″

1 1/4″

1 1/2″

2″

2 1/2″

3″

4″

d

15

20

25

32

38

50

65

76

100

L

130

150

160

180

200

230

290

310

350

D

95

105

115

135

145

160

180

195

230

D1

65

75

85

100

110

125

145

160

190

D2

45

55

65

78

85

100

120

135

160

b

14

16

16

18

18

20

22

24

24

f

2

2

2

3

3

3

3

3

3

H

75

95

90

110

130

140

140

180

250

W

130

140

140

170

200

220

220

350

550

n-do

4-14

4-14

4-14

4-18

4-18

8-18

8-18

8-18

8-22

 售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。
