電動固定球閥,Q947H電動固定式球閥高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。

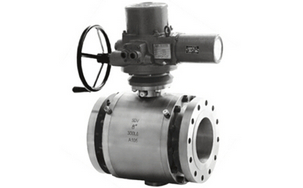

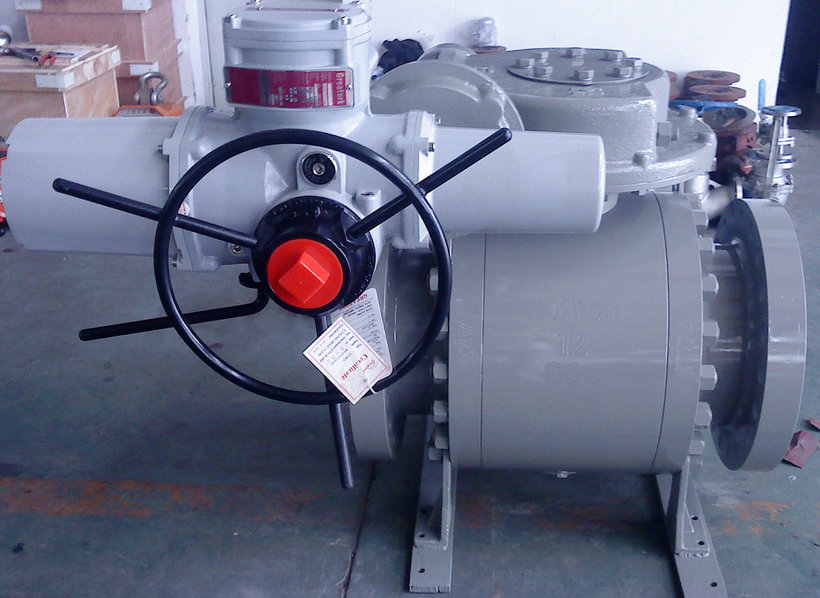

電動固定球閥實物圖

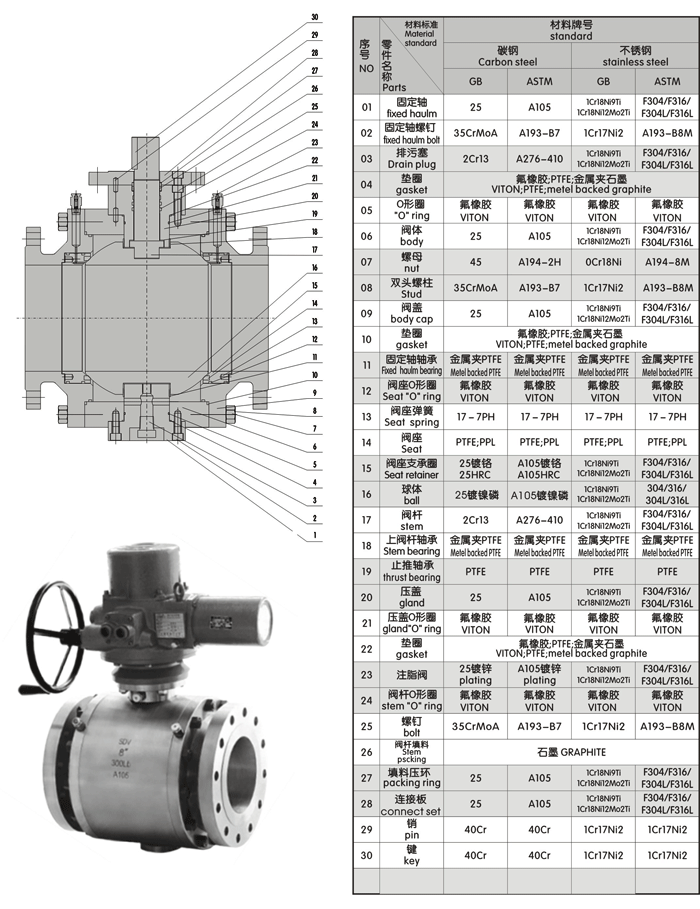

主要零件及材質
|
序號 |
零件
名稱 |
普通碳
鋼系列 |
不銹鋼系列 |
低溫鋼系列 |
抗硫系列 |
|
GB標準 |
NACE標準 |
|
1 |
閥 蓋 |
A216 WCB |
A351 CF8、CF8M、CF3、CF3M |
A352 LCB、
LCC+ENP |
A216 WCB |
A351 CF8M |
|
2 |
螺 母 |
A194 2H |
A194 8 、8M |
A194 4 |
A194 2HM |
A194 2HM |
|
3 |
螺 柱 |
A193 B7 |
A193 B8、B8M |
A320 L7 |
A193 B7M |
A193 B7M |
|
4 |
墊 片 |
柔性石墨+不銹鋼 |
|
5 |
O形圈 |
氟橡膠 |
|
6 |
彈 簧 |
INCONEL X-750 |
|
7 |
O形圈 |
氟橡膠 |
|
8 |
O形圈 |
氟橡膠 |
|
9 |
擋 圈 |
PTFE |
|
10 |
防火圈 |
石墨盤根 |
|
11 |
閥座支撐圈 |
A105+
HCr/ENP |
A182 F304、F316、F304L、F316L |
F182 F6a |
A105+
HCr/ENP |
A182、F316+ENP |
|
12 |
閥 座 |
PTFE、RPTFE、高分子聚合物NYLON、MOLON或PEEK |
|
13 |
止推墊片 |
PTFE、或PTFE+柔性石墨 |
|
14 |
鍵 |
GB/T699 45、ASTM 1045 |
|
15 |
閥桿 |
A182 F6a |
A182 F304、F316、F304L、F316L |
A182 F6a |
A182 F304 |
A182 F316+ENP |
|
16 |
防靜電裝置 |
不銹鋼組合件 |
|
17 |
軸 套 |
304+PTFE |
|
18 |
球 體 |
A105+
HCr/ENP |
A182 F304、F316、F304L、F316L |
A352 LCB、
LCC+ENP |
A105+
HCr/ENP |
A351 CF8M+ENP |
|
19 |
墊 片 |
PTFE |
|
20 |
軸 套 |
304+PTFE |
|
21 |
螺 母 |
A194 2H |
A194 8 、8M |
A194 4 |
A194 2HM |
A194 2HM |
|
22 |
螺 柱 |
A193 B7 |
A193 B8、B8M |
A320 L7 |
A193 B7M |
A193 B7M |
|
23 |
底 蓋 |
A105+
HCr/ENP |
A182 F304、F316、F304L、F316L |
A182 F6a |
A105+ENP/A182 F3164+ENP |
|
24 |
墊 片 |
柔性石墨+不銹鋼 |
|
25 |
閥 體 |
A216 WCB |
A351 CF8、CF8M、CF3、CF3M |
A352 LCB、
LCC+ENP |
A216 WCB |
A351 CF8M |
|
26 |
墊 片 |
柔性石墨+不銹鋼 |
|
27 |
O形圈 |
氟橡膠 |
|
28 |
上 蓋 |
A105+
HCr/ENP |
A182 F304、F316、F304L、F316L |
A182 F6a |
A105+ENP/A182 F3164+ENP |
|
29 |
螺 釘 |
A193 B7 |
A193 B8、B8M |
A320 L7 |
A193 B7M |
A193 B7M |
|
30 |
O形圈 |
氟橡膠 |
|
31 |
O形圈 |
氟橡膠 |
|
32 |
填 料 |
柔性石墨/石墨盤根 |
|
33 |
螺 母 |
A194 2H |
A194 8 、8M |
A194 4 |
A194 2HM |
A194 2HM |
|
34 |
螺 柱 |
A193 B7 |
A193 B8、B8M |
A320 L7 |
A193 B7M |
A193 B7M |
|
35 |
聯接盤 |
A105+
HCr/ENP |
A182 F304、F316、F304L、F316L |
A182 F6a |
A105+ENP/A182 F3164+ENP |
|
36 |
定位銷 |
不銹鋼 |
|
37 |
螺 釘 |
A193 B7 |
A193 B8、B8M |
A320 L7 |
A193 B7M |
A193 B7M |
|
38 |
蝸輪箱 |
組合件 |
|
39 |
注脂閥 |
同殼體材料 |
|
40 |
排污閥 |
同殼體材料 |
|
41 |
注脂閥 |
同殼體材料 |
|
|
|
|
|
|
|
|
|
|
技術規范
|
設計依據 |
國標系列 |
美標系列 |
|
設計標準 |
GB/T12237 |
AP16D |
ANSI B16.34 |
|
法蘭連接結構長度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
|
結構長度(焊接) |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
|
連接法蘭 |
GB/T9113
JB/T79 HG20592 |
ANSI B16.5、B16.47 |
|
對焊端 |
GB/T12224 |
ANSI B16.25 |
|
試驗和檢驗 |
GB/T9092 |
AP16D |
AP1598 |
試驗壓力
|
壓力等級 |
試驗壓力(MPa） |
|
公稱壓力（PN） |
磅級（Class） |
殼體試驗 |
密封試驗 |
|
1.0 |
- |
1.5 |
1.1 |
|
1.6 |
- |
2.5 |
1.76 |
|
2.5 |
- |
3.8 |
2.75 |
|
4.0 |
- |
6.0 |
4.4 |
|
6.4 |
- |
9.6 |
7.04 |
|
10.0 |
- |
15.0 |
16.5 |
|
16.0 |
|
24.0 |
17.6 |
|
25.0 |
|
37.5 |
27.5 |
|
32.0 |
|
48.0 |
35.2 |
|
42.0 |
|
58.8 |
46.2 |
|
- |
150 |
3.0 |
2.2 |
|
- |
300 |
7.6 |
5.6 |
|
- |
600 |
15.0 |
11.0 |
|
|
800 |
18.2 |
14.3 |
|
|
900 |
22.5 |
16.5 |
|
|
1500 |
35.0 |
27.5 |
|
|
2500 |
63.0 |
46.2 |
|
|
3500 |
84.0 |
61.6 |
|
|
4500 |
114.0 |
83.6 |
|
- |
10K |
2.4 |
1.5 |
|
- |
20K |
5.8 |
4.0 |

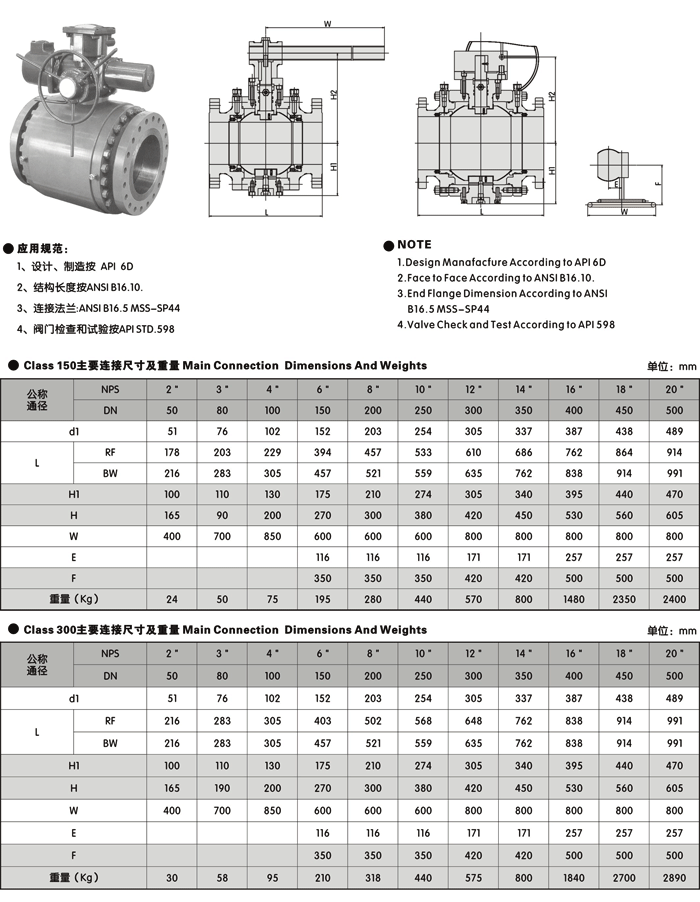

電動固定球閥,Q947H電動固定式球閥參數尺寸圖:
