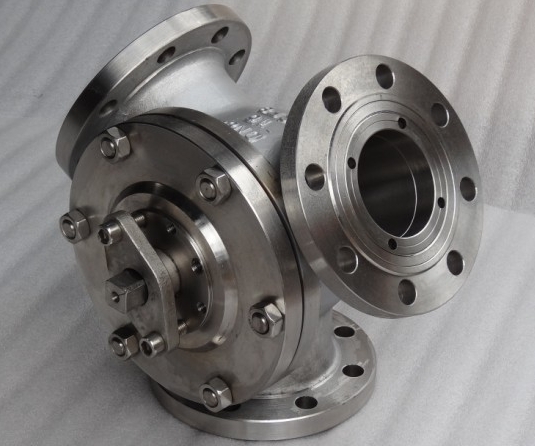

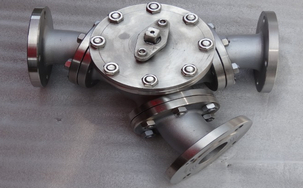

Y型三通球閥

更新時間:2024/11/20

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,Y型三通球閥售前、售中、售后專業服務。

  產品名稱: Y型三通球閥   產品型號: Q42F
  驅動方式: 手動,電動,氣動   連接形式: 法蘭
  結構形式: Y型   密封結構: 軟密封,硬密封
  壓力范圍: 1.6MPa-6.4MPa   公稱通徑: DN50-300
  常用材質: 鑄鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

三通Y型球閥_(120度角,135度角)三通Y型球閥有相互成120°、135°二種閥體結構形式,Y型三通球閥流道平坦、流體阻力小,流通能力好。切換時介質無滯留,不會造成二次污染?膳潆妱執行器、氣動執行器實現自動化控制。

y型三通球閥標準技術參數

閥體

公稱通徑:DN50-DN250
閥體材質:WCB、304、316
連接方式:法蘭式
壓力等級:PN1.6-4.0MPa
結構形式:Y型120度、Y型135度

y型三通球閥閥內組件

閥座密封:PTFE:-30℃~180℃
PPL :-30℃~250℃
硬密封:-30℃~450℃ 硬質合金:表面噴焊、氮化鎢
閥芯材質:304、316、316;硬密封球芯表面采用噴焊、氮化鎢
閥桿材質:304
適用介質:粉體、水液、氣體等

y型三通球閥性能

流道形成120度切換,流道平坦、阻力小、流通能力強

介質無滯留

軟密封溫度250度

硬密封425度

泄漏量:零泄漏

回差:±2.5%

設計制造標準

設計制造:GB/T12238-2008

連接標準:JB/T 79.1-1994

結構長度:GB/T12221-2005

壓力試驗:GB/T13927-2008



氣動執行器

雙作用:           通氣開、通氣關,氣源故障保持當前位置

單作用氣開式:  通氣開、斷氣關,氣源故障關閉

單作用氣關式:  通氣關、斷氣開,氣源故障打開

可選附件:        換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥

電氣部分可以選防爆


電動執行器
開關型:反饋信號:無源觸點信號\4-20mA\電阻信號
調節型:輸入信號4-20mA\0-10V\1-5V;反饋信號:4-20mA\0-10V\1-5V
電壓:   AC220V\380V\110V\24V、DC12V\24V等;特殊電壓可定制
防爆等級:可選防爆型EXdIIBT4



135度Y型三通球閥流向圖

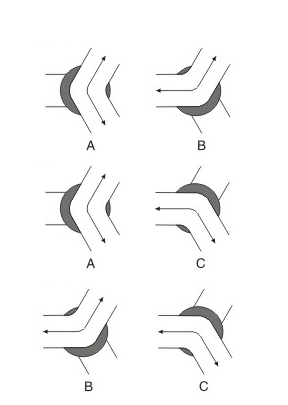

120度Y型三通球閥流向圖,三種組合,請選擇一種流向組合

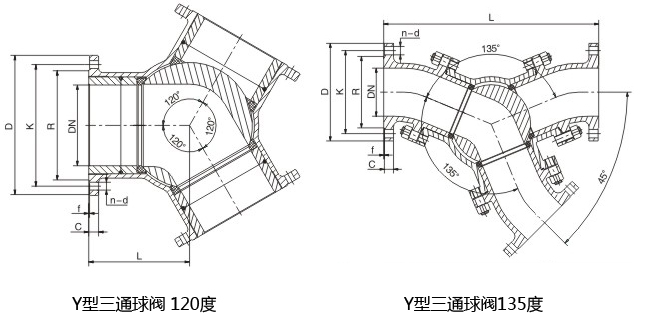

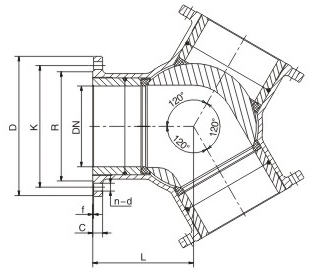

120度Y型三通球閥尺寸圖






DN

L

D

K

R

C

f

n-d

50

110

160/165

125

100

20

3

4-18

65

130

180/185

145

120

20

3

4-18

80

150

195/200

160

135

20

3

8-18

100

170

215/220

180

155

22

3

8-18

125

190

245/250

210

185

22

3

8-18

150

210

280/285

240

210

24

3

8-23

200

245

335/340

295

265

24

3

12-23

250

290

405

355

320

30

3

12-25

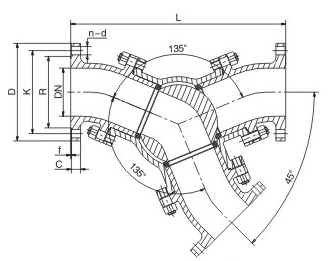

135度Y型三通球閥尺寸圖

DN

L

D

K

R

C

f

n-d

50

340

160/165

125

100

20

3

4-18

65

400

180/185

145

120

20

3

4-18

80

410

195/200

160

135

20

3

8-18

100

460

215/220

180

155

22

3

8-18

125

560

245/250

210

185

22

3

8-18

150

660

280/285

240

210

24

3

8-23

200

800

335/340

295

265

24

3

12-23

250

1030

405

355

320

30

3

12-25

300

1140

460

410

375

30

4

12-25


相關產品:三通四密封球閥 更多相關產品:保溫球閥
