一、氣動三通球閥_(T型,L型)氣動三通球閥提供以下參數 ①氣動三通球閥產品名稱與型號 ②法蘭氣動三通球閥口徑、使用溫度及介質 ③法蘭氣動三通球閥是否帶附件以便我們的為您正確選型。 二、若已經由設計單位選定的法蘭氣動三通球閥型號，請按法蘭氣動三通球閥型號直接向我司銷售部訂購。 三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門工程師為您提供技術支持。如有還有疑問.請致電給我們,我們一定會盡心盡力為您提供服務！
氣動三通球閥是一種三通道的回轉型球閥, 用于介質分流、合流及流向切換，任何一個管道都可以作為入口或出口。氣動三通球閥分有氣動三通L型球閥和氣動三通T型球閥兩種，可以滿足不同的經營工藝要求。原理作用：氣動三通L型球閥是對三條管道中的兩條管道進行切斷，氣動三通T型球閥實現把三條連通管道進行合流與分流。
性能特點：
氣動三通球閥具有結構緊湊，重量輕，密封性能好，維修方便等特點；控制管道中的介質分流和合流。廣泛用于氣體、液體、蒸汽、油品等管道中。

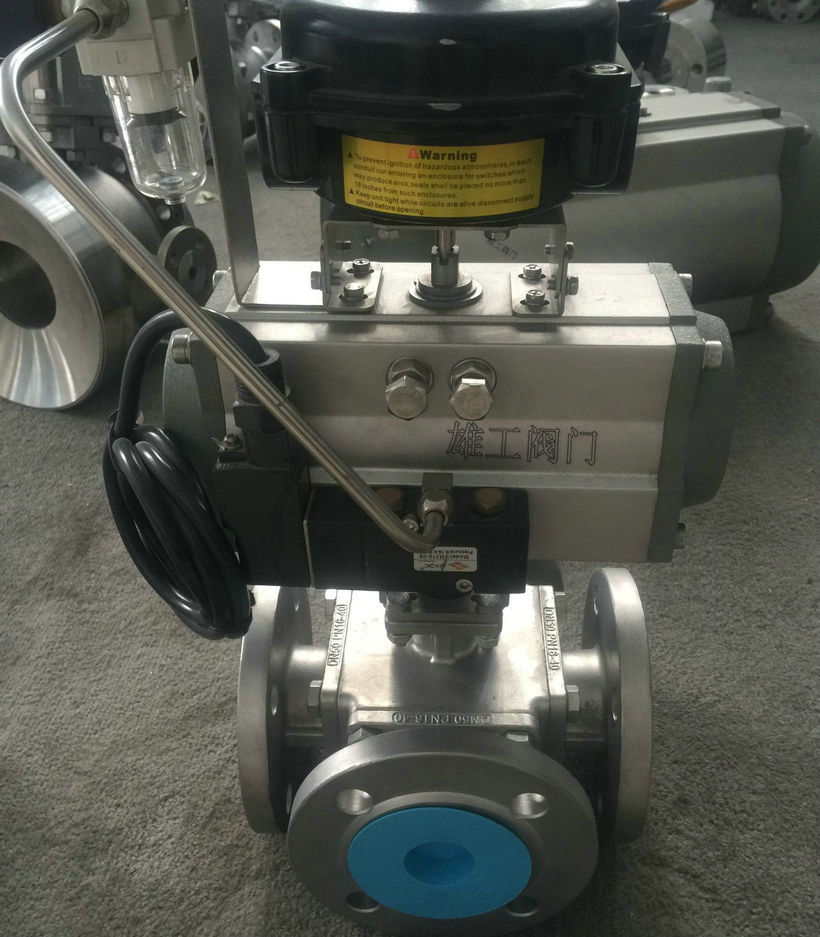

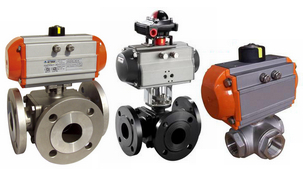

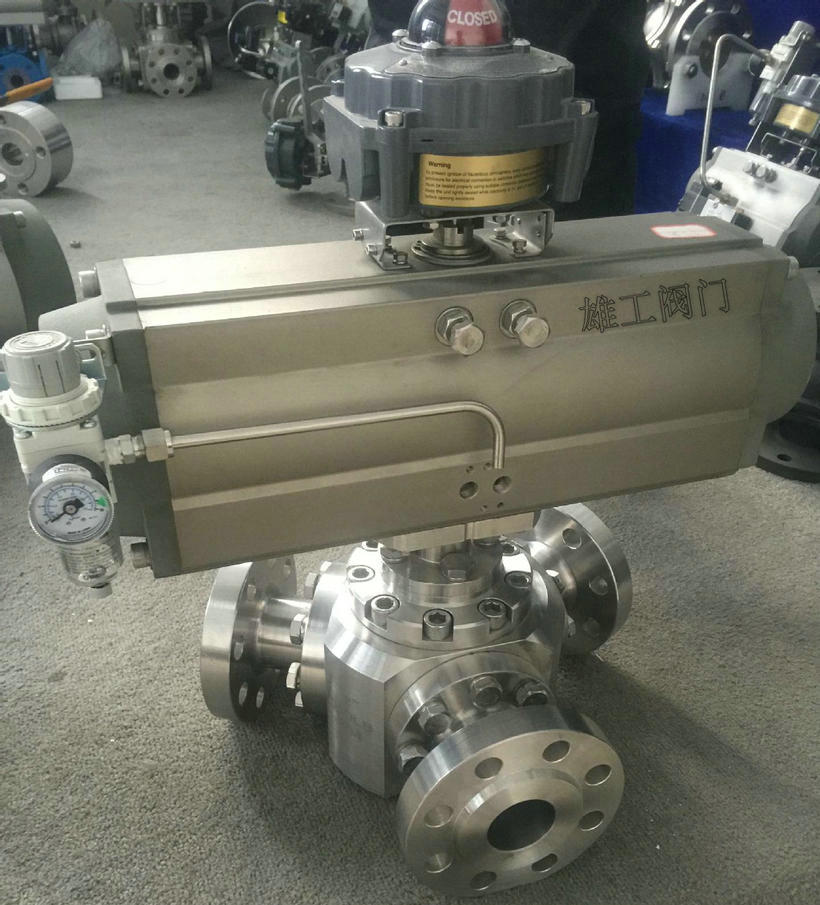

氣動三通球閥_(T型,L型)氣動三通球閥實物圖片
技術參數：
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
允許壓差(MPa) |
≤公稱壓力 |
動作范圍 |
0～90° |
閥體形式 |
二段分體式鑄造閥體 |
閥蓋形式 |
整體式 |
壓蓋型式 |
螺栓壓緊式 |
密封填料 |
聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
連接方式 |
法蘭式、螺紋式(適用于1/2"～2") |
閥芯形式 |
三通球型閥芯 |
流量特性 |
近似快開特性 |
泄露量Q |
軟密封：零泄露；金屬密封：按GB/T4213-92，小于額定KV0.01% |
配置執行機構 |
可配GT、AT、AR、AW系列單雙作用氣動執行器 |
控制方式 |
開關兩位控制、4-20mA模擬量控制 |
氣缸參數：
執行器型號 |
GT、AT、AR、AW系列單雙作用氣動執行器 |
供氣壓力 |
0.4～0.7MPa |
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 |
-30～+70℃ |
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

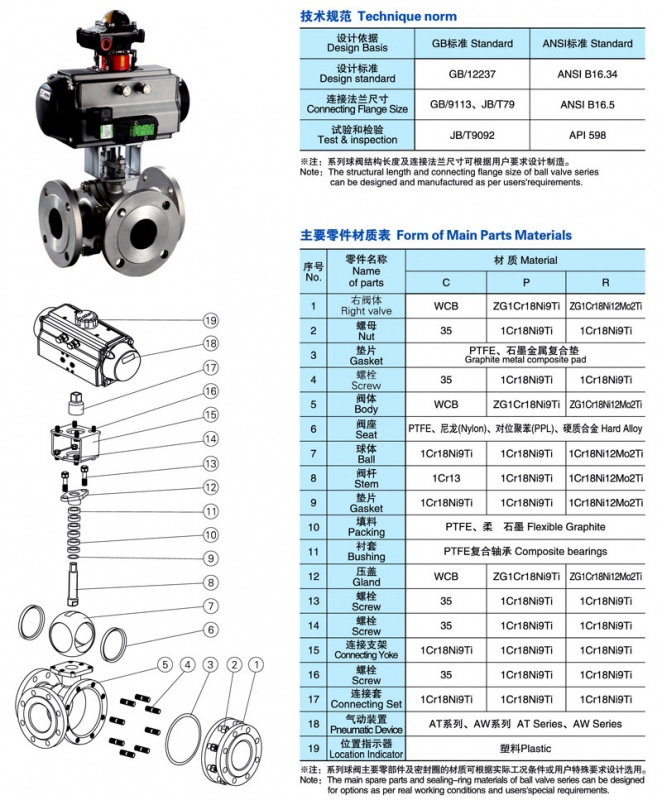

部件材質：
零件名稱 |
材料名稱 |
閥體 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
閥桿 |
2Cr13 |
304 |
316 |
316L |
密封圈 |
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 |
適用介質 |
水、氣體、蒸汽、油品 |
硝酸等腐蝕性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |

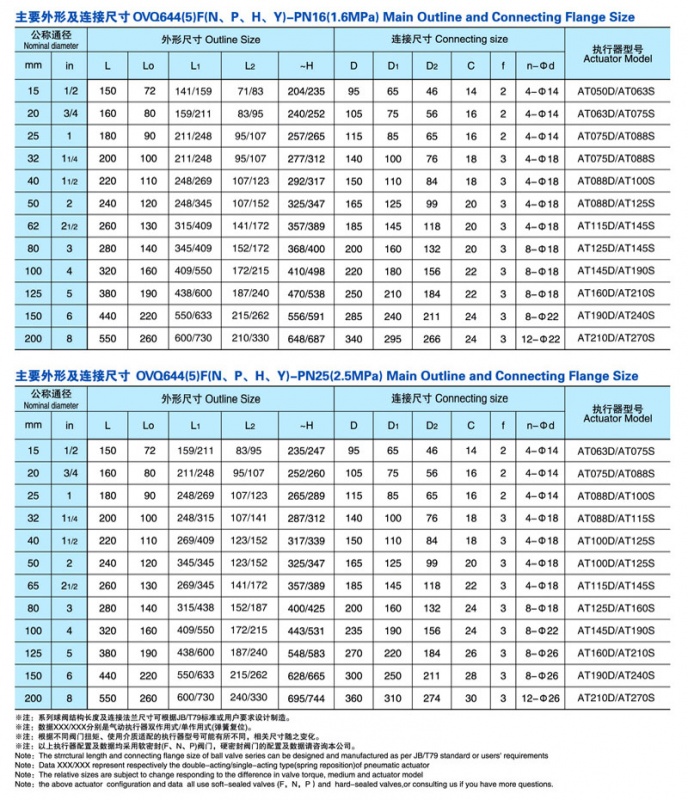

外形尺寸：
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
150 |
150 |
180 |
200 |
220 |
240 |
260 |
280 |
320 |
380 |
440 |
550 |
L1 |
75 |
75 |
90 |
100 |
110 |
120 |
130 |
140 |
160 |
190 |
220 |
275 |
H |
185 |
191 |
193 |
212 |
217 |
260 |
293 |
323 |
382 |
468 |
510 |
655 |
W |
140 |
140 |
140 |
164 |
164 |
190 |
210 |
247 |
276 |
348 |
378 |
524 |
PN1.6MPa法蘭連接尺寸 |
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
PN2.5MPa法蘭連接尺寸 |
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
235 |
270 |
300 |
360 |
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
274 |
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-22 |
8-26 |
8-26 |
12-26 |

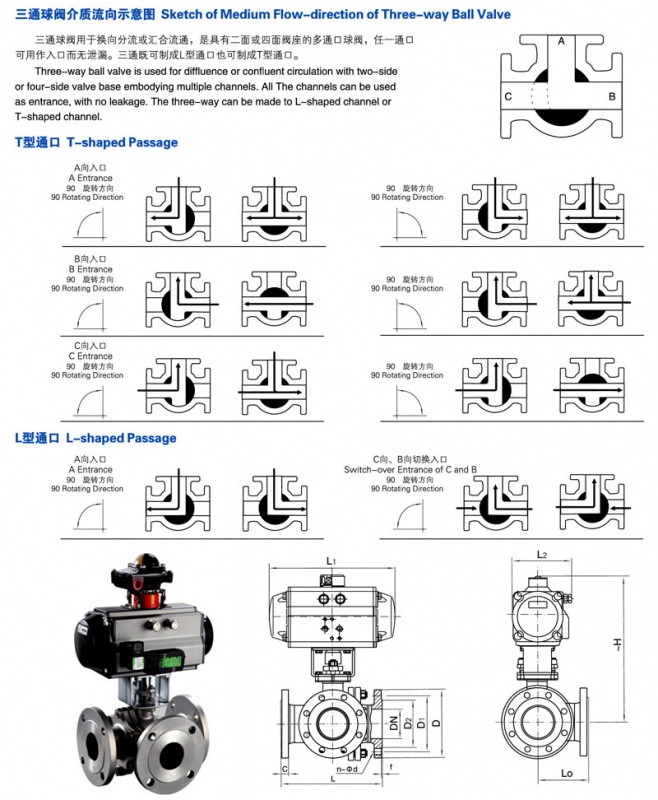

氣動三通球閥_(T型,L型)氣動三通球閥尺寸,結構圖:
