衛生級球閥

更新時間:2024/11/20

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,衛生級球閥售前、售中、售后專業服務。

  產品名稱: 衛生級球閥   產品型號: ZGWS
  驅動方式: 手動,電動,氣動   連接形式: 快裝、焊接、螺紋,法蘭
  結構形式: 直通式   密封結構: 軟密封
  壓力范圍: 1.6MPa   公稱通徑: DN15-DN100
  常用材質: 不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

衛生級球閥,氣動衛生級球閥規格:DN15-DN100及1/2〞- 4〞;
連接:卡箍式、焊接式、螺紋式(供選);
標準:ISO、DIN、IDF、SMS、3A、SMS、 API、 GB、 BS等;
適用介質:水、油、蒸汽、碳酸、酸.
壓力范圍:1000WOG.
適用溫度:-40℃~200℃
材 質:不銹鋼SUS304和SUS316L;
用 途:適用于食品飲料、乳品、啤酒釀造、供水、藥類、生物工程、醫藥及精細化工等項目工程建設配套產品
特點:1.壓力落差小、流體直線通過 2.快速開關90度、保養費用低、密封性。

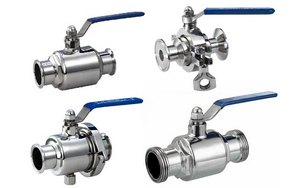

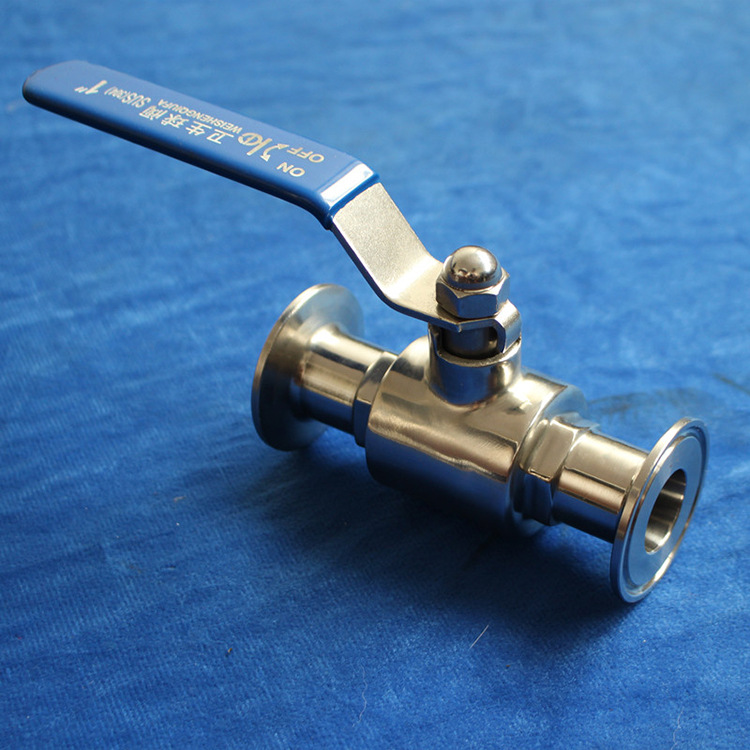

衛生級球閥實物圖

技術參數

金屬材質 與產品接觸的部件 304/304L/316/316L
不與產品接觸的部件 304/304L/316/316L
可提供EN 10204 3.1B證書書
密封材質 標配 EPDM/PTFE
選配 FPM/PTFE,HNBR/PTFE,Silicone/PTFE
溫度 工作溫度 -20~+135℃(EPDM)
滅菌溫度 150℃(max 20min)
壓力 工作壓力 0~5bar(standard)
控制氣源壓力 5~8bar
表面處理 內表面處理 Ra≤0.8μm
外表面處理 亞光
連接 連接標準 焊接端: DIN 11850 系列2
焊接端: Inch管徑標準
連接方式:焊接、快裝、螺紋\等常用連接方式

主要外形尺寸

規格 A B B L
20 100 50.5 50 110
25 120 50.5 55 120
32 130 50.5 58 130
38 150 50.5 60 140
51 200 65 80 170
63 210 77.5 90 190
76 220 91 95 210
89 260 106 110 220
102 320 119 118 240

 衛生級球閥,氣動衛生級球閥參數尺寸圖:










衛生級氣動球閥外形尺寸

通徑Ø G L1 L D H 執行器型號
15 34 130 100 12.7 152 GTD-52
20 50.5 130 100 17.2 156 GTD-52
25 50.5 140 120 25 180 GTD-63
32 50.5 140 130 31.8 208 GTD-63
38 50.5 140 150 35.6 218 GTD-63
51 64 170 200 48.6 226 GTD-75
63 77.5 186 210 60.3 240 GTD-83
76 91 186 220 72.9 286 GTD-83
89 106 225 260 88.9 298 GTD-100
102 119 254 320 101.6 336 GTD-110


衛生級氣動球閥訂貨說明

1、氣動執行器類型:雙作用、單作用
2、介質類型、溫度、壓力
3、所需附件:電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構



售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。
