氧氣球閥,氧氣專用球閥是為冶金行業在常溫下輸送氧氣的需要閥門。采用材料，結構，工藝和檢測，使該類球閥與原冶金企業用的銅截止閥比較有啟閉迅速、靈活、密封可靠、結構緊湊、流阻特小等特點。根據氧氣輸送的特性，該球閥設計有防靜電，耐火結構，各零部件在裝配中嚴格進行脫脂處理。閥體等部件選用不銹鋼并經酸洗、鈍化，檢查和試驗用不含任何油脂的純凈自來水進行高壓密封試驗，用0.6Mpa氣體做泄漏試驗，閥門應無泄漏；經上述工藝處理，此類球閥不僅操作快速靈便，流阻小，安全可靠，而且使用壽命長（密封副沖刷�。�。
氧氣球閥設計制造規范:
內容 | API 系列 | GB 系列 |
基本設計規范 | API 6D | GB/T12237 |
壓力溫度等級 | ANSI B16.34 | GB/T9131 |
結構長度 | ANSI B16.10 | GB/T12221 |
法蘭型式與尺寸 | ANSI B16.5 | JB/T79 |
檢驗與試驗 | API 598 | JB/T9092 |
氧氣球閥以下幾點結構特點：
1 雙阻塞與排放
固定球閥采用彈簧預緊浮動閥座，無論閥門處于全開或全關狀態時，上下游側的閥座使流體阻斷，閥體中腔滯留物通過排放閥排泄。
2 自動泄壓
閥門體腔停留介質溫度升高而引起異常升壓時，不需通過安全閥，而僅靠閥座功能就可自動泄壓，這對保證閥門在輸送液體介質時的安全性非常重要。
3 防火安全
閥門都具備防火安全功能，其設計、制造均嚴格遵循API 607和API 6FA 規范要求
4 密封緊急救護
由于介質中的異物或火災造成閥座密封意外失效，注脂閥提供了與注脂槍的快速連接，方便快捷地將密封脂注入到閥座密封部位，緩解泄漏。
5 可靠的閥桿密封和低操作力矩
除了設置標準密封套圈外，填料壓蓋上也設置了“O”型密封圈，雙重密封閥桿密封的可靠性；增設的石墨填料和密封脂注入使火災后的閥桿泄漏降至低點。閥桿滑動軸承和止推軸承使閥門操作輕便。
6 全通徑或縮徑
可根據需要選用全通徑或縮徑結構。全通徑閥門流量孔徑與管線內徑一致,便于管線清掃。
7 閥桿加長
根據安裝或操作的需要，可對閥門閥桿進行加長。加長桿球閥，特別適用于城市煤氣等需要埋地鋪設管線的場合。加長閥桿尺寸按客戶需要確定。
8 操作靈活
采用具有小摩擦系數和好自潤滑性的特氟�。═EFLON）閥座和閥桿軸承，大大地減少了閥門的操作扭矩。因此即使在沒有提供密封潤滑脂的情形下，也能夠長期靈活自如地對閥門進行操作。

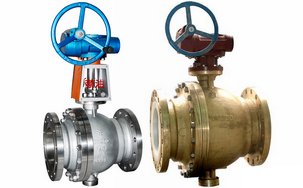

氧氣球閥,氧氣專用球閥實物圖
產品應用
① 化工、石油化工生產中的弱腐蝕性物料，如：水、氨、氧、油品、烴類等。
② 化工生產中的腐蝕性物料，如：燒堿、純堿、濃稀硫酸、碳酸、醋酸、酯酸等。
③ 制冷中的低溫物料，如：液甲烷、液氨、液氧和各種冷劑。
④ 輕工食品、制藥生產中衛生要求的物料，如：啤酒、飲料、乳制品、糧漿等。
主要性能規范
|
公稱壓力 |
1.6 |
2.5 |
4.0 |
|
水壓強度試驗壓力Mpa |
2.4 |
3.75 |
6.0 |
|
水壓密封試驗壓力Mpa |
1.76 |
2.75 |
4.4 |
|
氣壓強度試驗壓力Mpa |
1.76 |
2.75 |
4.4 |
|
氣壓密封試驗壓力Mpa |
1.76 |
2.75 |
4.4 |
|
工作壓力Mpa |
1.6 |
2.5 |
4.0 |
|
工作溫度 |
-20~150℃ |
|
適用介質 |
氧氣,氮?dú)?空氣等 |
主要零件材料
|
零件名稱 |
殼體 |
球體 |
閥桿 |
手柄 |
墊片,填料密封圈 |
|
材料 |
16-4硅黃銅 |
不銹鋼或銅合金 |
不銹鋼 |
碳鋼 |
聚四氟乙烯 |

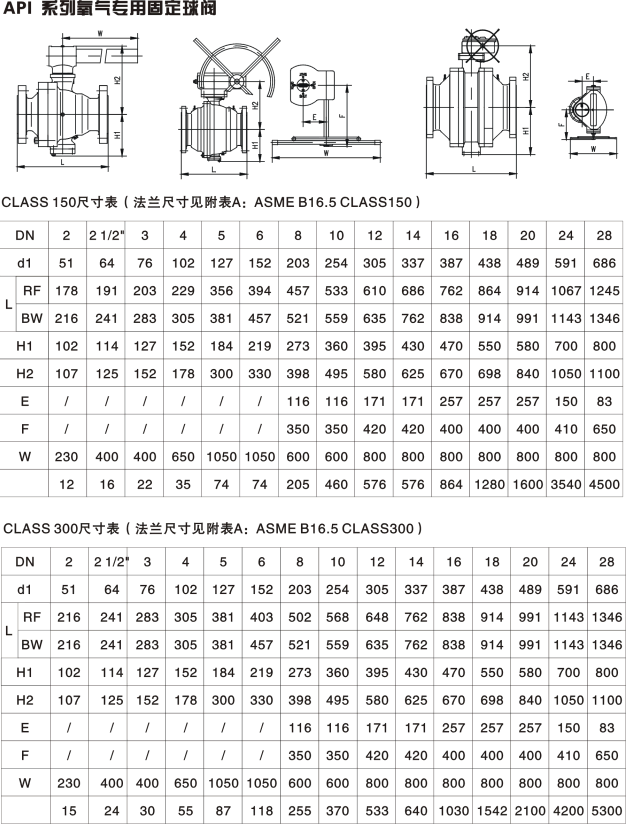

氧氣球閥相關尺寸圖:
